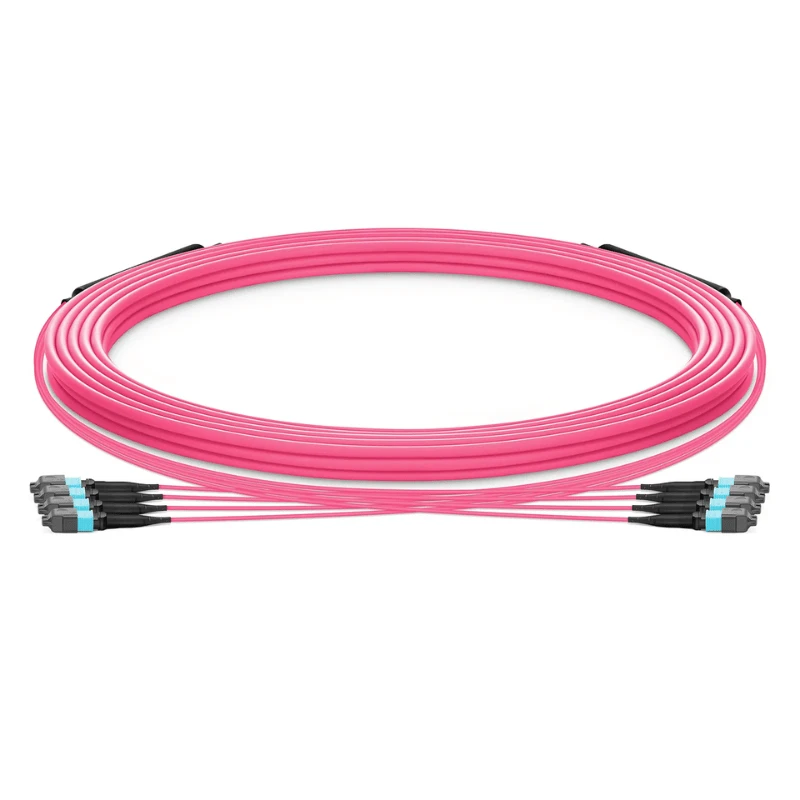

Das MPO-Multimode-Trunk-Kabel ist eine Glasfaserbaugruppe mit hoher -Dichte, die für die strukturierte Verkabelung in Rechenzentren, Unternehmensserverräumen und Hochgeschwindigkeitsnetzwerkumgebungen entwickelt wurde. Es verwendet vorkonfektionierte MPO/MTP®-Anschlüsse, um mehrere Multimode-Fasern zu einer kompakten Trunk-Verbindung zu konsolidieren, wodurch der Aufwand für die Feldkonfektionierung reduziert und die Bereitstellung mit hoher Dichte vereinfacht wird.

Das Kabel ist als OM3-, OM4- und OM5-Multimode-Faser erhältlich und kann für unterschiedliche Faserzahlen, Steckergeschlechter, Polaritätsmethoden, Kabellängen und Mantelanforderungen konfiguriert werden.

Technische Spezifikationen

Artikel	Spezifikation
Fasertyp	Multimode OM3 / OM4 / OM5
Faserkern	50/125 μm
Faseranzahl	8 / 12 / 24 Fasern; Multi-MPO-Konfigurationen verfügbar
Stecker	MPO / MTP®
Stecker-Geschlecht	Männlich weiblich
Polarität	Typ A / Typ B / Typ C
Multimode-Polnisch	PC
Einfügedämpfung	Standard Kleiner oder gleich 0,35 dB; Versionen mit geringem-Verlust Weniger als oder gleich 0,20 dB
Kabelmantel	PVC / LSZH / OFNP, je nach Konfiguration
Kabeltyp	Runder oder gebündelter Stammaufbau

Polaritäts- und Geschlechtsoptionen

Die richtige Polarität und das richtige Steckergeschlecht sind für die Aufrechterhaltung der Sende-{0}}zu-Kontinuität bei parallelen{2}optischen Verbindungen von entscheidender Bedeutung.

Typ A

Direktes-Durchgangsfaser-Mapping.

Typ B

Umgekehrte Faserzuordnung, die häufig in Duplex-Paralleloptik-Architekturen verwendet wird.

Typ C

Paar-umgekehrte Zuordnung für bestimmte strukturierte-Verkabelungsdesigns.

Männlicher MPO

Stiftstecker zur Ausrichtung mit einer Buchse.

Weiblicher MPO

Unbefestigter Stecker zur Verwendung mit einem Stecker.

Die erforderliche Polarität sollte zusammen mit der passenden Ausrüstung, der Kassette oder dem Patchpanel-Design spezifiziert und nicht unabhängig ausgewählt werden.

Kabelbau

Die Trunk-Baugruppe verwendet werkseitig-konfektionierte Multimode-Glasfaser mit einer schützenden Kabelkonstruktion, die für eine organisierte Rack- und Pfadinstallation geeignet ist. Als Festigkeitsträger kann Aramidgarn verwendet werden, während der Außenmantel entsprechend den Installationsanforderungen ausgewählt werden kann.

Zu den gängigen Manteloptionen gehören PVC für den allgemeinen Innenbereich, LSZH, wenn eine -rauch- und halogenfreie-Konstruktion erforderlich ist, und OFNP für Installationen mit Plenum--Bewertung. Der Kabeldurchmesser variiert je nach Faseranzahl und Stammkonfiguration. Daher sollte der endgültige Außendurchmesser bestätigt werden, bevor die Pfadkapazität oder die Kabelmanagement-Hardware festgelegt wird.

Anwendungen für Rechenzentren

Das MPO-Multimode-Trunk-Kabel ist geeignet für:

Rack{0}}zu-Rack-Backbone-Verbindungen in Rechenzentren mit hoher-Dichte.
MPO-Patch--Panel- und Kassettenverbindungen für strukturierte Verkabelung.
Wechseln Sie-auf-Server und wechseln Sie-auf-Links mit paralleler Multimode-Optik.
Unternehmensgeräteräume, in denen vor-Baugruppen den Installationsaufwand vor Ort reduzieren.
Netzwerk-Upgrades mit hoher -Dichte, die eine höhere Glasfaserkapazität bei begrenztem Rack-Platz erfordern.

Prüfung und Qualitätssicherung

Jede Kabelbaugruppe kann vor dem Versand inspiziert und getestet werden, um die Konsistenz der Herstellung und die optische Leistung zu überprüfen.
Typische Qualitätskontrollverfahren- umfassen:

100 % Einfügedämpfungstest-für abgeschlossene Baugruppen.
Stirnflächeninspektion und Reinigung von MPO-Steckverbindern.
Überprüfung der Steckerpolarität und der Faserzuordnung.

Geschlechts- und Identifikationsprüfung des Steckers.
Visuelle Inspektion von Kabelmantel, Kabelschuhen und Breakout-Bereichen.
Lieferung individueller Prüfberichte entsprechend den Projektanforderungen.

Testaufzeichnungen können zur Eingangskontrolle und Projektrückverfolgbarkeit mit der Kabelidentifikation oder der Auftragsdokumentation abgeglichen werden.

Anpassung & OEM

Für OEM-, Systemintegrator- und Projektaufträge kann das Hauptkabel entsprechend der erforderlichen Netzwerkarchitektur konfiguriert werden, einschließlich:

Fasertyp: OM3 / OM4 / OM5

Faseranzahl und MPO-Menge

Geschlecht des MPO/MTP®-Steckers

Polarität Typ A / B / C

Optische Leistung mit Standard- oder geringem -Verlust

Kabellänge und Breakout-Länge

PVC / LSZH / OFNP-Mantel

Kabelidentifizierung, Beschriftung und Farbanforderungen

Kundenspezifische Verpackung und private Etikettierung

Verpackung und Lieferung

Fertige MPO-Hauptkabel werden einzeln geschützt, um eine Kontamination der Steckverbinder, ein Verbiegen und eine Beschädigung des Kabels während der Handhabung und des Transports zu verhindern. Staubkappen für Steckverbinder, Schutzverpackungen und Kartons oder andere für den Export-geeignete Verpackungen können entsprechend den Versandanforderungen spezifiziert werden.

Standardkonfigurationen können je nach Produktionsverfügbarkeit geliefert werden. Kundenspezifische OEM-Baugruppen werden je nach Konfigurationskomplexität, Menge, Testanforderungen und Materialverfügbarkeit geplant. Jeder Sendung kann eine Produktidentifikation und eine entsprechende Prüfdokumentation zur Eingangskontrolle beigefügt werden.

FAQ

F: Wie kann ich bestätigen, dass das Hauptkabel zu meinem vorhandenen MPO-System passt?

A: Bestätigen Sie die Steckerschnittstelle, die Schlüsselausrichtung, die Faserzuordnung, die Pin-Konfiguration und die Spezifikationen der passenden Komponenten an beiden Enden. Bei einer bestehenden Installation hilft die Angabe der aktuellen MPO-Modul-, Adapter- oder Kabelteilenummer, Inkompatibilitäten beim Austausch oder der Erweiterung zu vermeiden.

F: Können MPO-Trunkkabel für dasselbe Projekt in unterschiedlichen Längen geliefert werden?

A: Ja. Innerhalb derselben Projektspezifikation können unterschiedliche Kabellängen hergestellt werden. Käufer sollten die erforderliche Endlänge und gegebenenfalls die zulässige Toleranz angeben, damit die Rackführung und die Installationsabstände genau geplant werden können.

F: Können Sie vor einer Großbestellung ein Muster zur Verfügung stellen?

A: Ja. Zur Konfigurationsüberprüfung vor der Massenproduktion können Muster hergestellt werden. Das Muster sollte die gleiche Steckeranordnung und die gleichen wichtigen technischen Anforderungen verwenden, die für den Produktionsauftrag vorgesehen sind, damit Kompatibilität und Installation unter tatsächlichen Projektbedingungen überprüft werden können.

F: Stehen Kabelzeichnungen oder Maßdokumente für die technische Genehmigung zur Verfügung?

A: Ja. Zur Projektüberprüfung können Maßzeichnungen und Konfigurationsinformationen bereitgestellt werden. Bei komplexen Trunk-Baugruppen können Käufer vor der Produktion die Gesamtlänge, die Steckeranordnung, die Breakout-Abmessungen und die Kennzeichnungsanforderungen bestätigen.

F: Wie sollten MPO-Trunkkabel während der Installation gehandhabt werden?

A: Vermeiden Sie es, das Kabel an den Anschlüssen zu ziehen, die angegebenen Biegegrenzen zu überschreiten und die Breakout-Abschnitte nicht übermäßig zu belasten. Halten Sie die Endflächen der Steckverbinder bis zum Anschluss verschlossen und verlegen Sie die Hauptleitung durch geeignete Kabelführungssysteme, ohne die Baugruppe zu quetschen oder stark zu verbiegen.

F: Kann dasselbe MPO-Trunkkabel für unterschiedliche Übertragungsgeschwindigkeiten verwendet werden?

A: Möglicherweise, aber die Kompatibilität hängt vom Transceivertyp, dem Budget der optischen Verbindung, der Übertragungsentfernung und der Netzwerkarchitektur ab. Das Kabel sollte daher anhand der tatsächlichen optischen Ausrüstung und der Verbindungsanforderungen spezifiziert werden und nicht nur anhand der nominalen Datenrate ausgewählt werden.
