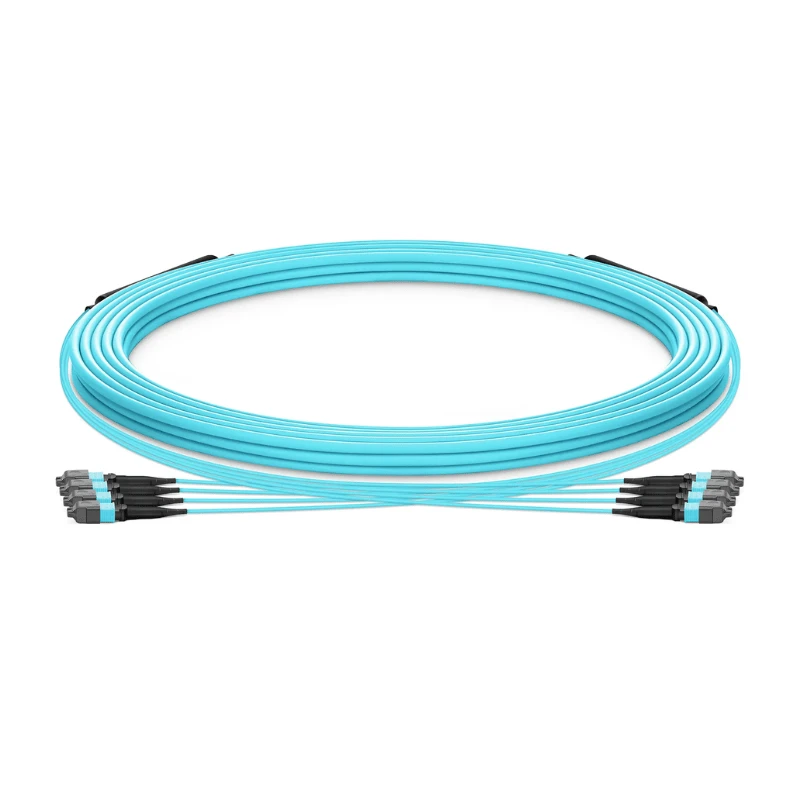

Das OM3 MPO-Multimode-Glasfaserkabel ist eine werksseitig konfektionierte Multimode-Glasfaserbaugruppe, die aus OM3-Glasfaser- und MPO/MTP-Mehrfachfaser-Anschlüssen besteht.
Technische Spezifikationen
|
Parameter |
Spezifikation |
|
Produkttyp |
OM3 MPO Multimode-Glasfaserkabel |
|
Fasertyp |
OM3 Multimode-Faser |
|
Fasergröße |
50/125 μm |
|
Wellenlänge |
850 nm / 1300 nm |
|
Faseranzahl |
8 / 12 / 24 / 48 / 72 / 144 Fasern |
|
Steckertyp |
MPO / MTP |
|
Stecker A |
Männlich weiblich; Angepinnt / Nicht angepinnt |
|
Anschluss B |
Männlich weiblich; Angepinnt / Nicht angepinnt |
|
Polarität |
Typ A / Typ B / Typ C |
|
Kabelstruktur |
Rundkabel/Mikro-Verteilerkabel/Flachbandkabel |
|
Jackenmaterial |
LSZH / PVC / OFNP |
|
Kabellänge |
Benutzerdefinierte Länge |
|
Betriebstemperatur |
-20 Grad bis +70 Grad |
|
Optische Prüfung |
Einfügedämpfung / Rückflussdämpfung |
|
Steckerinspektion |
Ende-Gesichtsinspektion/3D-Interferometer-Inspektion |
|
Einhaltung |
RoHS / REACH / CE; UL 910- und CPR-Konfigurationen unterliegen der geltenden Kabelkonstruktion |
Eigenschaften der OM3-Faser
Der OM3-Fasergrad definiert die Multimode-Übertragungseigenschaften des optischen Pfads, während der MPO/MTP-Abschluss bestimmt, wie die einzelnen Faserkanäle an der Geräteschnittstelle dargestellt werden.
Leistung auf Assembly--Ebene
Bei einer OM3-MPO-Baugruppe werden die Faserspezifikation und der Steckerabschluss als fertiger optischer Pfad und nicht als unabhängige Komponentenbeschreibungen bewertet.
Verlustkonfiguration
DIMI bietet verschiedene MPO/MTP-Verlustgrade, sodass die fertige Baugruppe entsprechend den optischen Verlustanforderungen der verbundenen Verbindung spezifiziert werden kann.
Übertragungsbedingungen
Die erreichbare Übertragungsentfernung hängt von der gesamten optischen Verbindung ab, einschließlich der Transceiver, passiven Komponenten und dem verfügbaren optischen Budget, und nicht isoliert von der Kabelspezifikation.
Kabelbau
Kabelstruktur
Die gewählte Kabelkonstruktion definiert die interne Anordnung und den mechanischen Schutz der Mehrfaseranordnung vor der MPO/MTP-Terminierung.
Faserschutz
Die gewählte Konstruktion gruppiert und schützt die einzelnen Fasern entsprechend der vorgegebenen Kabelkonstruktion und Faseranzahl.
Jackenspezifikation
Die Mantelkonstruktion wird zusammen mit den erforderlichen mechanischen, umweltbezogenen und Konformitätsanforderungen des fertigen Kabels definiert.
MPO-Kündigung
Steckerkonfiguration:MPO/MTP-Steckverbinder werden werkseitig entsprechend dem angegebenen Steckverbindertyp, Geschlecht, Pin-Konfiguration und Ende{0}}zu-Faserzuordnung terminiert.
Polarität und Faserzuordnung:Die angegebene Polarität definiert die Faserpositionsbeziehung zwischen den beiden Steckerenden, wobei die fertige Baugruppe vor dem Versand anhand der bestätigten Zuordnung überprüft wird.
Überprüfung der Produktqualität
Optische Prüfung
Jede fertige Baugruppe wird vor dem Versand gemäß der bestätigten optischen Spezifikation einer Einfügedämpfungs- und Rückflussdämpfungsprüfung unterzogen.
01
Verbindungsgeometrie
Die Geometrie des MPO-Steckers wird durch 3D-Interferometermessung überprüft, einschließlich Faserhöhe, Krümmungsradius und Scheitelpunktversatz.
02
Ende-Gesichtsinspektion
Die Endflächen der Steckverbinder werden auf Oberflächenfehler und Verunreinigungen überprüft, bevor die fertige Baugruppe freigegeben wird.
03
Polaritätsüberprüfung
Faserkontinuität und -polarität werden anhand der angegebenen Zuordnung überprüft, um die Kanalkorrespondenz in der gesamten Baugruppe zu überprüfen.
04
Produktrückverfolgbarkeit
Wenn eine serialisierte Berichterstattung angegeben ist, kann das fertige Kabel über die zugewiesene Identifikationsnummer mit den aufgezeichneten Inspektionsdaten für Optik und Steckverbinder verknüpft werden.
05
FAQ
F: Kann ein OM3-MPO-Kabel in einer Verbindung mit OM4-Faser verwendet werden?
A: Gemischte OM3/OM4-Verbindungen sollten vor dem Einsatz anhand der Transceiver-Spezifikation und des optischen Systembudgets bewertet werden, da die Gesamtleistung von den kombinierten Glasfaser- und Komponentenspezifikationen abhängt.
F: Was sollte vor der erneuten Bestellung eines OM3 MPO-Kabels bestätigt werden?
A: Zur Bestätigung der vereinbarten Konfiguration vor der erneuten Produktion sollten die genehmigte Produktspezifikation, die frühere Bestellnummer oder das Produktionsmuster verwendet werden.
F: Kann ein genehmigtes Muster als Produktionsreferenz für eine OM3 MPO-Kabelbestellung verwendet werden?
A: Ja. Ein genehmigtes Muster kann als Produktionsreferenz dienen, wenn seine Konfiguration und die geltenden Prüfanforderungen in der bestätigten Auftragsspezifikation dokumentiert sind.
F: Kann DIMI ein OM3 MPO-Kabel anhand einer bestehenden Kundenspezifikation herstellen?
A: Ja. Eine bestehende Kundenspezifikation kann als Produktionsreferenz verwendet werden, wenn die erforderliche Konfiguration, die technischen Anforderungen und Prüfkriterien vor der Produktion klar definiert und bestätigt werden.
F: Was ist normalerweise für ein OM3 MPO-Kabelangebot erforderlich?
A: Die Projektmenge, das angestrebte Lieferdatum, die vorhandene Teilenummer, das genehmigte Muster oder die Referenz einer früheren Bestellung können dem Lieferanten bei der Erstellung eines Angebots anhand der erforderlichen Konfiguration helfen.
F: Können OM3-MPO-Kabel für OEM- oder Private-Label-Bestellungen geliefert werden?
A: OEM- oder Private-Label-Anforderungen können in die bestätigte Produktionsspezifikation integriert werden, einschließlich vereinbarter Produktidentifizierungs-, Etikettierungs-, Verpackungs- und Dokumentationsanforderungen.
F: Welche Dokumente können für eine OM3 MPO-Kabelbestellung angefordert werden?
A: Käufer können im Rahmen der Auftragsdokumentationsanforderungen erforderliche Testberichte, Produktidentifikationsaufzeichnungen, Inspektionsaufzeichnungen oder andere Qualitätsdokumentationen angeben.
F: Wie können Käufer einen OM3-MPO-Kabellieferanten bewerten, bevor sie einen Produktionsauftrag erteilen?
A: Käufer können vor der Genehmigung eines Produktionsauftrags die Produktspezifikationen des Lieferanten, den Mustergenehmigungsprozess, Aufzeichnungen zu optischen Tests, die Fähigkeit zur Steckverbinderprüfung, geltende Zertifizierungen und die Produktionsdokumentation überprüfen.
