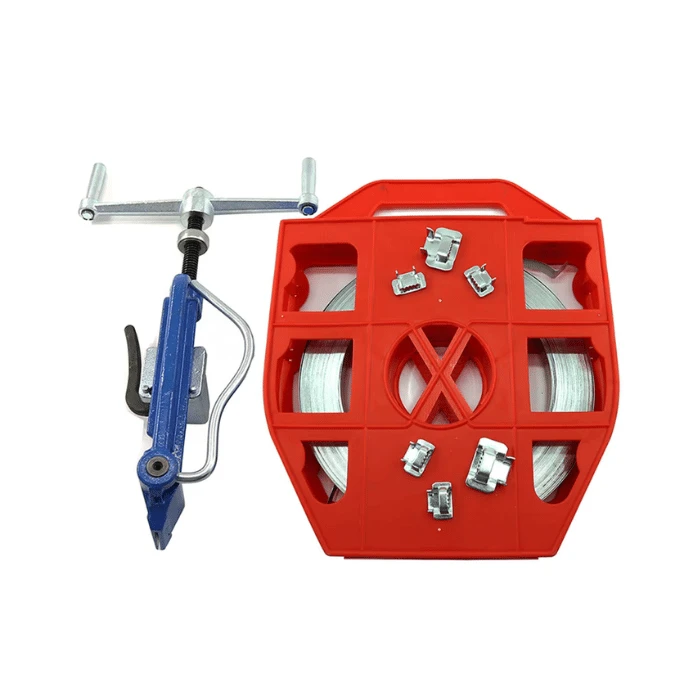

Das Standard-Bandierwerkzeug ist ein manuelles Spannwerkzeug zum Anbringen von Edelstahl- und anderen Metallbändern um Masten, Kabel, Halterungen, Schilder und Versorgungszubehör. Seine gesenkgeschmiedete Konstruktion vereint einen Spannmechanismus, einen federbelasteten Greifer und einen integrierten Schneider in einem Handwerkzeug. Das Werkzeug eignet sich für die Befestigung im Telekommunikations-, Glasfaser-, Versorgungs-, Kommunal- und allgemeinen Infrastrukturbereich, wo eine kontrollierte Bandspannung und eine sichere Schnallenverbindung erforderlich sind.
Werkzeugspezifikationen
|
Parameter |
Spezifikation |
|
Werkzeugtyp |
Manuelles Banderoliergerät |
|
Kompatible Bandbreite |
1/4"–3/4" (6,35–19,05 mm) |
|
Kompatible Bandstärke |
0,015–0,030 Zoll (0,38–0,76 mm) |
|
Maximale Spannung |
2.400 lbf (10,68 kN) |
|
Werkzeuglänge |
10" (254 mm) |
|
Werkzeuggewicht |
4,0 lbs (1,8 kg) |
|
Betriebstemperatur des Werkzeugs |
-40 Grad F bis 150 Grad F (-40 Grad bis 65 Grad) |
|
Betrieb |
Handbuch |
|
Beenden |
Blaue Epoxid-Pulverbeschichtung |
Werkzeugstruktur und Funktionsprinzip
Das Werkzeug verwendet ein mechanisches Spannsystem, um das Metallband um das Werkstück herum festzuziehen, bevor die Schnalle befestigt wird.
Gesenk-geschmiedeter Werkzeugkörper:Stellt die Hauptlast-tragende Struktur für das manuelle Spannen bereit.
Spannmechanismus:Wandelt die Griffdrehung in eine kontrollierte Bandspannung um.
Federbelasteter Greifer:Hält das Band beim Spannen und hilft, die Bandposition beizubehalten.
Werkzeugspitze und Greiferblock:Führen und halten Sie das Band beim Spannen und Schnallenformen.
Rollover-Mechanismus:Bildet nach dem Aufbringen der Spannung die Bandverbindung um die Schnalle.
Integrierter Schneider:Entfernt überschüssiges Band, nachdem die Verbindung hergestellt wurde.
Das Funktionsprinzip basiert auf drei mechanischen Vorgängen: Greifen des Bandes, Ausüben von Spannung und Herstellen der Schnallenverbindung. Das Gerät liefert weder Strom noch Wärme; Alle Spann- und Schneidvorgänge werden manuell durchgeführt.
Betriebsablauf
Wählen Sie das Band und die Schnalle aus:Stellen Sie sicher, dass Bandbreite, Dicke, Material und Schnalle mit dem Werkzeug und der Anwendung kompatibel sind.
Wickeln Sie das Band ein:Führen Sie das Band um die Stange, Kabelhalterung, Halterung oder ein anderes Werkstück und führen Sie es entsprechend dem Schnallendesign durch die Schnalle.
Positionieren Sie das Werkzeug:Führen Sie das Band in den Griffbereich des Werkzeugs ein und achten Sie dabei darauf, dass die Schnalle korrekt positioniert ist.
Spannung anwenden:Betätigen Sie den Spannmechanismus, bis das Band die erforderliche Installationsspannung erreicht.
Bilden Sie die Verbindung:Rollen Sie das Werkzeug über die Schnalle und kontrollieren Sie dabei den Spannmechanismus, um die Bandposition beizubehalten.
Schneiden Sie den Überschuss ab:Entfernen Sie den restlichen Bandschwanz mit dem integrierten Cutter.
Vervollständigen Sie die Schnalle:Sichern Sie die Schnalle gemäß den spezifischen Design- und Installationsanforderungen.
Für eine gleichmäßige Befestigung sollte das Band während des Spannens und Überrollens korrekt an der Schnalle ausgerichtet bleiben. Die erforderliche Spannung und die Schnalle--Schließmethode sollten der geltenden Spezifikation des Banderolensystems entsprechen.
Kompatible Bänder und Schnallen
Das Werkzeug ist für die Metallbandbearbeitung innerhalb des angegebenen Abmessungsbereichs ausgelegt. Zu den typischen Edelstahloptionen gehören 201, 304 und 316, wobei die Materialauswahl auf der Korrosionsbelastung und den Projektanforderungen basiert.
Zu den kompatiblen Schnallensystemen können gehören:
Ohr-Lokt-Schnallen:Traditionelles Schnallendesign für manuelle Banderolieranwendungen.
Tru-Lokt-Schnallen:Das Schnallendesign wurde für kompatible manuelle Banderoliersysteme entwickelt und bietet eine visuelle Bestätigung der Bewegung des Schnallenflügels während der Installation.
Weitere kompatible Edelstahlschnallen:Muss zur gewählten Bandbreite passen und den geltenden Installationsanforderungen entsprechen.
Anwendungen
Installation von Glasfaserkabeln
Befestigen von Kabelhalterungen, Klemmen und Stützbeschlägen an Masten.
01
Lufttelekommunikationsinfrastruktur
Installation von kabelbezogener Hardware an Strommasten und anderen Strukturen.
02
Versorgungs- und Kommunalprojekte
Montage von Schildern, Kommunikationsgeräten und anderer an Masten montierter Hardware.
03
Industrielle Befestigung
Sichern von Rohren, Schläuchen, Halterungen und Geräten mit Metallbändern.
04
Outdoor-Infrastruktur
Anwendungen, die eine Edelstahlband-- und-Schnallenbefestigung erfordern.
05
Qualitätsprüfung
Die Qualitätskontrolle sollte sowohl eingehende Komponenten als auch die Leistung des fertigen{0}}Werkzeugs umfassen. Zu den empfohlenen Inspektionsgegenständen gehören:
Maßprüfung:Werkzeuglänge, kritische Anschlussmaße und Bandkompatibilität.
Funktionsprüfung:Leichtgängiger Betrieb von Spanngriff, Greifer, Schneidmesser und Überrollmechanismus.
Spannungsleistung:Überprüfung, ob das Werkzeug den angegebenen Spannungsbereich ohne ungewöhnlichen Schlupf oder mechanische Verformung erreicht.
Schnittkontrolle:Überprüfen Sie, ob der Fräser die angegebene maximale Banddicke bewältigt und einen sauberen Schnitt erzeugt.
Oberflächeninspektion:Überprüfen Sie die Unversehrtheit der Beschichtung, freiliegendes Metall, Korrosion, Grate und andere sichtbare Mängel.
Montagekontrolle:Überprüfen Sie die Befestigungselemente, beweglichen Komponenten, den Halt des Griffs und die allgemeine mechanische Integrität.
FAQ
F: Kann ich Muster bestellen, bevor ich eine Großbestellung aufgebe?
A: Ja. Zur Produktbewertung, Kompatibilitätsprüfung und Händlerqualifizierung stehen Musterbestellungen zur Verfügung. Mustermenge, Preis und Versandkosten können entsprechend der beabsichtigten Anwendung bestätigt werden.
F: Welche Zahlungsbedingungen sind verfügbar?
A: Wir akzeptieren normalerweise T/T, L/C, PayPal und Kreditkarte. Wenn Sie eine andere Zahlungsmethode benötigen oder bestimmte Zahlungsbedingungen haben, können diese vor der Auftragsbestätigung besprochen werden.
F: Kann das Werkzeug mit passendem Band und passenden Schnallen geliefert werden?
A: Ja. Das Werkzeug kann als Teil eines kompletten Banderolierungspakets geliefert werden, einschließlich Edelstahlband und kompatiblen Schnallen.
F: Kann das Werkzeug mit Private Labeling geliefert werden?
A: Ja. Die Bereitstellung von OEM-/privaten-Etiketten kann Logomarkierungen, Produktetiketten, Farbanforderungen und kundenspezifische Verpackungen umfassen. Druckvorlagen und Markierungsspezifikationen sollten vor der Massenproduktion genehmigt werden.
F: Wie sollte das Werkzeug aufbewahrt werden, wenn es nicht verwendet wird?
A: Lagern Sie das Werkzeug in einer trockenen, sauberen Umgebung und schützen Sie die Spann- und Schneidmechanismen vor Feuchtigkeit, Staub und Stößen. Bei längerer-Lagerung die betreffenden beweglichen Teile gemäß den Wartungsanweisungen leicht schmieren.
F: Sind Ersatzteile verfügbar?
A: Ersatzteile können für häufig zu wartende Komponenten wie Schneidmesser, Greifer, Spannkomponenten und andere mechanische Teile geliefert werden, je nach Modell und Verfügbarkeit. Der Bedarf an Ersatzteilen-sollte bei der Bestellung für langfristige-Projekte angegeben werden.
F: Welche Unterlagen können einer Bestellung beigefügt werden?
A: Zu den typischen Handelsdokumenten gehören eine Handelsrechnung, eine Packliste und Versanddokumente. Produktzeichnungen, Inspektionsprotokolle, materialbezogene Dokumente oder andere technische Dokumentationen können bereitgestellt werden, wenn dies im Projekt oder in der Kaufspezifikation erforderlich ist.
F: Wie soll ich das Tool angeben, wenn ich ein Angebot anfordere?
A: Geben Sie die erforderliche Menge, die Zielanwendung, das bevorzugte Band- und Schnallensystem, die OEM- oder Private-{0}Label-Anforderungen, die Verpackungsanforderungen, das Zielland und die gewünschte Handelsbedingung an. Mithilfe dieser Informationen kann das Angebot die korrekte Produktkonfiguration, Verpackung und Liefervereinbarung abdecken.
