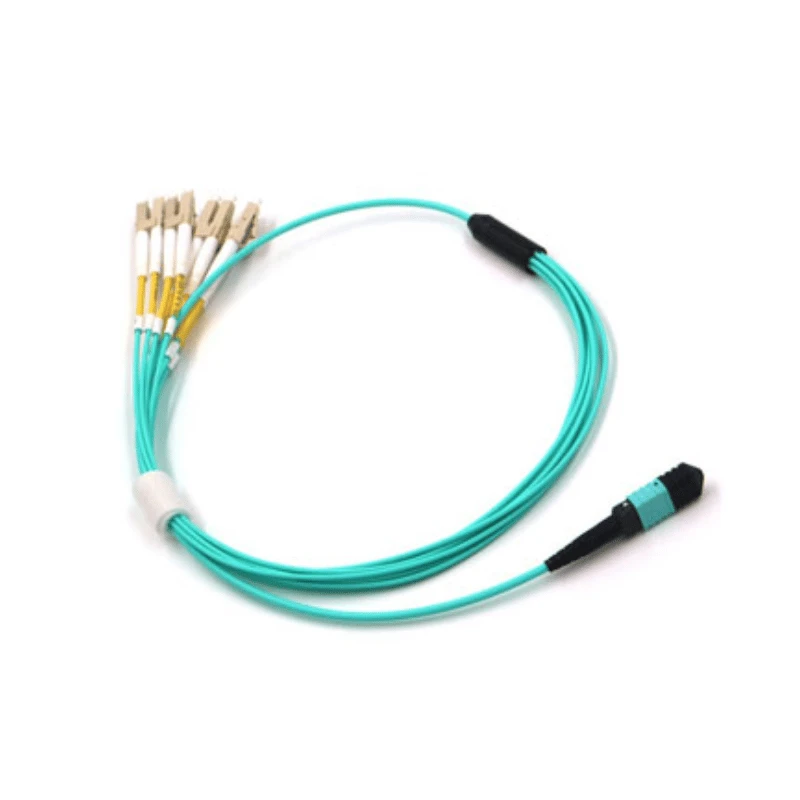

Das MPO-zu-LC-Multimode-Glasfaserkabel ist ein vorkonfektioniertes Breakout-Kabel, das eine Multi-{1}Glasfaser-MPO/MTP-Schnittstelle mit einzelnen LC-Duplex-Verbindungen in Multimode-Glasfasernetzwerken verbindet. Es wird verwendet, um MPO-basierte Verkabelung mit Geräten, Patching-Systemen und Glasfaserverteilungspunkten zu verbinden, die LC-Duplex-Ports verwenden.
Technische Spezifikationen
|
Kategorie |
Parameter |
Spezifikation |
|
Faser |
Fasertyp |
OM3 / OM4 / OM5 Multimode |
|
Fasergröße |
50/125 μm |
|
|
Wellenlänge |
850 nm / 1300 nm |
|
|
Modale Bandbreite |
Größer als oder gleich 2000 MHz·km (OM3) / Größer als oder gleich 4700 MHz·km (OM4) |
|
|
Stecker |
Stecker A |
MPO / MTP |
|
Anschluss B |
LC-Duplex, UPC |
|
|
Optische Leistung |
Einfügedämpfung |
Kleiner oder gleich 0,35 dB |
|
Konfiguration |
Faseranzahl |
8 / 12 / 24 Fasern |
|
Polarität |
Typ A / Typ B / Typ C |
|
|
Kabel |
Jacke |
LSZH / OFNP / PVC |
|
Einhaltung |
Einhaltung |
RoHS / REACH |
|
Steckerstandard |
IEC 61754-7 |
Kabelbau
Jackenoptionen
Je nach Installationsanforderung stehen LSZH-, OFNP- und PVC-Manteloptionen zur Verfügung.
Kabellänge
Die Gesamtkabellänge kann entsprechend der erforderlichen Verbindungsentfernung angegeben werden.
Breakout-Länge
Die Breakout-Länge kann separat angegeben werden, wenn eine definierte Fanout-Position erforderlich ist.
MPO-Faseranzahl und LC-Breakout
Die MPO-Faseranzahl bestimmt die entsprechende LC-Duplex-Breakout-Konfiguration.
|
MPO-Faseranzahl |
LC-Ausbruch |
Fibre-Channels |
|
8F |
4 × LC-Duplex |
8 |
|
12F |
6 × LC-Duplex |
12 |
|
24F |
12 × LC-Duplex |
24 |
Für einen Voll--Glasfaser-Duplex-Breakout verwendet jeder LC-Duplex zwei Fasern. Die Anzahl der aktiven Kanäle kann je nach angeschlossenem Gerät variieren.
Stecker- und Polaritätsanpassung
MPO/MTP-Schnittstelle:Die MPO/MTP-Schnittstelle ist so konfiguriert, dass sie dem für die Glasfaserverbindung angegebenen Gegenstecker entspricht.
MPO-Pinning:Gepinnte oder nicht gepinnte MPO-Konfigurationen können an die passende Schnittstelle angepasst werden, um eine ordnungsgemäße mechanische Ausrichtung sicherzustellen.
LC-Duplex-Schnittstelle:Die LC-Duplex-Seite bietet individuelle UPC-{0}}polierte Verbindungen für Geräte oder Patching-Schnittstellen.
Polaritätsanpassung:Die Polarität Typ A, Typ B oder Typ C wird entsprechend der erforderlichen Faserzuordnung des angeschlossenen MPO-Systems konfiguriert.
Vor-Produktionsbestätigung:Die Stecker- und Polaritätskonfiguration kann vor der Produktion anhand der vorhandenen MPO-Schnittstelle oder der Projektspezifikation bestätigt werden.
Optische Leistung
Einfügedämpfung der Baugruppe:Die MPO-zu--Kabelbaugruppe ist für die entsprechende Konfiguration mit einer Einfügungsdämpfung von weniger als oder gleich 0,35 dB spezifiziert. Dieser Wert stellt den optischen Verlustbeitrag der fertigen Baugruppe dar und kann als einzelne Komponente in das Linkverlustbudget einbezogen werden.
Link-Loss-Bewertung:Bei einer vollständigen MPO-zu-LC-Verbindung umfasst der gesamte optische Verlust auch die passende MPO-Schnittstelle, LC-Verbindungen und andere angeschlossene Komponenten im optischen Pfad. Die Spezifikation der Kabelkonfektion sollte daher zusammen mit dem Verlustbudget der gesamten Verbindung bewertet werden.
Qualitätskontrolle
100 % optische Prüfung:Jede fertige Kabelbaugruppe wird vor dem Versand einer 100-prozentigen Einfügedämpfungs- und Rückflussdämpfungsprüfung unterzogen, um die optische Leistung der fertigen Baugruppe zu überprüfen.
3D-Geometrieprüfung:Die Geometrie des MPO/MTP-Steckers wird durch 3D-Interferometerprüfung überprüft, einschließlich wichtiger Ferrulenparameter wie Faserhöhe, Krümmungsradius und Scheitelpunktversatz.
Ende-Gesichtsinspektion:Die Endflächen der Steckverbinder werden vor dem Versand auf Oberflächenzustand und Verschmutzung überprüft, um verunreinigungsbedingte Verbindungsprobleme zu vermeiden.
Individuelle Testdokumentation:Optische Testdaten für die fertige Kabelkonfektion können gemäß den Prüfanforderungen des Auftrags bereitgestellt werden.
Überprüfung der RFQ-Konfiguration
MPO-zu-LC-Baugruppen vereinen mehrere Schnittstellen- und Dimensionsanforderungen, die mit der beabsichtigten optischen Verbindung übereinstimmen müssen.
Bei RFQs kann DIMI vor der Produktion die eingereichte Faseranzahl, Steckerkonfiguration, Polarität, Kabellänge und Breakout-Anforderungen überprüfen.
Wenn die vorhandene MPO-Schnittstelle oder Gerätekonfiguration verfügbar ist, können die relevanten Verbindungsinformationen zur Konfigurationsüberprüfung in die Ausschreibung aufgenommen werden.
FAQ
F: Was ist der Unterschied zwischen einem MPO- und einem MTP-Anschluss?
A: MPO ist die standardisierte Mehrfaser-Steckerschnittstelle, während MTP eine Markenversion der MPO-Steckerfamilie ist. Die erforderliche Schnittstelle sollte auf den im vorhandenen Glasfasersystem verwendeten Stecker abgestimmt sein.
F: Kann ein MPO-zu-LC-Kabel ein MPO-Hauptkabel direkt mit LC-Geräten verbinden?
A: Ja. Ein MPO-zu-LC-Breakout-Kabel stellt eine Verbindung zwischen einer MPO-Schnittstelle mit mehreren Glasfasern und einzelnen LC-Duplex-Ports her. Die Anzahl der Fasern, die Steckerkonfiguration und die Polarität müssen mit der vorhandenen Leitungs- und Gerätekonfiguration übereinstimmen.
F: Kann ein MPO-zu-LC-Multimode-Kabel allein aufgrund der Transceiver-Geschwindigkeit ausgewählt werden?
A: Nein. Die physische Schnittstelle, der optische Typ, die Faserkonfiguration und die Polarität des Transceivers müssen zusammen berücksichtigt werden. Eine höhere Übertragungsgeschwindigkeit allein bestimmt nicht, ob eine MPO-zu-LC-Multimode-Baugruppe mit der vorgesehenen optischen Verbindung kompatibel ist.
F: Können MPO-zu-LC-Breakout-Kabel bei der Aufrüstung eines bestehenden Rechenzentrums-Verkabelungssystems verwendet werden?
A: Ja. MPO-zu-Breakout-Baugruppen können als Schnittstelle zwischen einem vorhandenen MPO-basierten Backbone und LC-basierten Geräten bei Verkabelungs-Upgrades oder Migrationsprojekten verwendet werden. Vor Austausch- oder Erweiterungsarbeiten sollten die Anzahl der vorhandenen Stammfasern, die Polarität, die Steckerkonfiguration und die Geräteschnittstelle überprüft werden.
F: Sind LSZH- und OFNP-Manteloptionen für MPO-zu-LC-Glasfaserkabel verfügbar?
A: Ja. LSZH- und OFNP-Ummantelungsoptionen sind für Installationen verfügbar, bei denen die Kabelkonstruktion bestimmte Anforderungen an die Rauch- oder Plenumsreduzierung erfüllen muss. Der erforderliche Mantel sollte entsprechend den geltenden Installationsanforderungen ausgewählt werden.
F: Welche Informationen sollten bei der Anforderung eines Angebots für MPO-zu-LC-Glasfaserkabel angegeben werden?
A: Die Ausschreibung sollte den erforderlichen Fasertyp, die Faseranzahl, die Polarität, die Kabellänge, die Breakout-Länge, den Manteltyp und die Menge enthalten. Wenn die Konfigurationskompatibilität bestätigt werden muss, können auch Informationen zur passenden MPO-Schnittstelle oder angeschlossenen Geräten bereitgestellt werden.
F: Was ist die Standardvorlaufzeit für Großbestellungen von MPO-zu-LC-Glasfaserkabeln?
A: Die Standardvorlaufzeit beträgt 7–15 Werktage. Für dringende Rechenzentrumsprojekte und zeitkritische Aufträge kann ein beschleunigter Service vereinbart werden.
