MPO/MTP-Adapterkabel
DIMI Fiber stellt MPO/MTP-Adapterkabel für hochdichte Glasfaserverbindungen zwischen MPO/MTP-Schnittstellen und bestimmten optischen Geräten oder Verteilungssystemen her. Konfigurationen sind für OS2-, OM3-, OM4- und OM5-Fasern mit 8, 12, 16 und 24 Fasern, gesteckten oder nicht{10}} poligen Anschlüssen, Typ A/B/C-Polarität, Standard- oder kundenspezifischen Längen und PVC-, LSZH- oder OFNP-Manteln verfügbar.
-
![MPO-Polaritätsumwandlungskabel]()
MPO-PolaritätsumwandlungskabelDas MPO-Polaritätsumwandlungskabel ist eine werkseitig{0}konfektionierte Faserbaugruppe, die dazu dient, die Faserposition-oder Tx/Rx-Polaritätsfehlanpassungen in MPO/MTP-Verkabelungssystemen mit... -
![MPO-Adapterkabel von Buchse zu Stecker]()
MPO-Adapterkabel von Buchse zu SteckerDas MPO-Buchse-zu-Stecker-Adapterkabel ist eine werkseitig-konfektionierte Mehrfaserbaugruppe-mit einer MPO-Buchse an einem Ende und einem MPO-Stecker am anderen Ende. Das weibliche Ende verfügt... -
![MTP-zu-LC-Adapterkabel]()
MTP-zu-LC-AdapterkabelDas MTP-zu-LC-Adapterkabel ist eine werkseitig-konfektionierte Glasfaserbaugruppe, die eine MTP/MPO-Schnittstelle mit hoher-Dichte mit mehreren LC-Duplex-Schnittstellen verbindet. Es ist für die... -

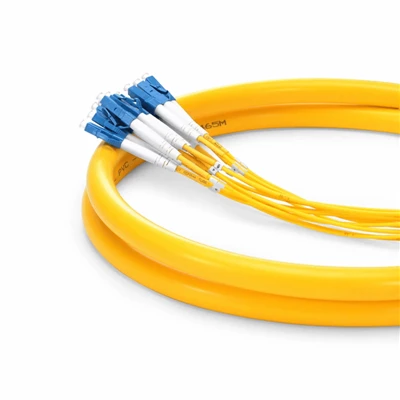

![MPO-zu-FC-Adapterkabel]()
MPO-zu-FC-AdapterkabelDas MPO-zu-FC-Adapterkabel ist eine werksseitig konfektionierte Glasfaserbaugruppe, die eine MPO/MTP-Schnittstelle mit einzelnen FC-Schnittstellen verbindet. Es ist für Rechenzentren,... -
![MPO-zu-SC-Adapterkabel]()
MPO-zu-SC-AdapterkabelDas MPO-zu-SC-Adapterkabel ist eine werkseitig-konfektionierte Glasfaser-Fanout-Baugruppe, die eine MPO/MTP®-Schnittstelle mit hoher-Dichte mit einzelnen optischen SC-Schnittstellen verbindet. Die... -
![MPO-zu-LC-Adapterkabel]()
MPO-zu-LC-AdapterkabelDas MPO-zu-LC-Adapterkabel ist eine werkseitig-konfektionierte Multi--Glasfaserkabelbaugruppe, die eine MPO/MTP-Schnittstelle mit hoher-Dichte mit einzelnen LC-Duplex-Ports verbindet. Es wird für...
MPO/MTP-Adapterkabeltypen
DIMI Fiber liefert MPO/MTP-Adapterkabelbaugruppen für verschiedene Steckerschnittstellen, Faserkonfigurationen und Polaritätsanforderungen.
MPO-zu-MPO-Adapterkabel
Vorkonfektionierte MPO-Kabelbaugruppen für direkte Verbindungen zwischen kompatiblen MPO-Schnittstellen. Erhältlich mit spezifizierter Faseranzahl, Pin-Konfiguration, Polarität und Kabellänge.
MTP-zu-MTP-Adapterkabel
MTP-basierte Mehrfaserbaugruppen für Verbindungen mit hoher-Dichte zwischen kompatiblen MTP-Schnittstellen. Gepinnte oder nicht-gepinnte Konfigurationen werden entsprechend den passenden Steckverbindern ausgewählt.
MPO/MTP-auf-LC-Adapterkabel
Konvertiert eine Mehrfaser-MPO/MTP-Schnittstelle in LC-Verbindungen für Geräte, Verteilungssysteme und bestimmte Breakout-Konfigurationen. Faseranzahl, Polarität, Steckertyp und Kabellänge werden je nach Anwendung konfiguriert.
MPO/MTP-auf-SC-Adapterkabel
Bietet eine MPO/MTP-zu-Schnittstellenkonfiguration für Systeme, die eine Mehrfaserverbindung auf der einen Seite und SC-Konnektivität auf der anderen Seite benötigen.
MPO-Polaritätsumwandlungskabel
Entwickelt für spezifische MPO-Faser-Mapping- und Polaritätsumwandlungsanforderungen. Je nach bestehender Verbindungsarchitektur sind Konfigurationen vom Typ A, Typ B oder Typ C verfügbar.
Kundenspezifisches MPO/MTP-Adapterkabel
Kundenspezifische Baugruppen können mit spezifiziertem Fasertyp, Faseranzahl, Steckerkombination, Pin-Konfiguration, Polarität, Faserzuordnung, Kabellänge und Mantel hergestellt werden. Vorhandene Kabel, Zeichnungen, Stücklisten oder Teilenummern von Steckverbindern können zur Konfigurationsüberprüfung bereitgestellt werden.
MPO/MTP-Adapterkabelkonfigurationen
Die Kabelbaugruppe kann je nach Steckerschnittstelle, Faserkonfiguration und Installationsanforderungen spezifiziert werden.
|
Parameter |
Verfügbare Optionen |
|
Stecker |
MPO / MTP |
|
Anschlussstift |
Angepinnt/Nicht-angepinnt |
|
Faseranzahl |
8 / 12 / 16 / 24 Fasern |
|
Fasertyp |
OS2 / OM3 / OM4 / OM5 |
|
Polarität |
Typ A / Typ B / Typ C |
|
Kabellänge |
Standardlängen / Sonderlängen |
|
Jacke |
PVC / LSZH / OFNP |
|
Betriebstemperatur |
-20 Grad bis +70 Grad |
|
Einhaltung |
IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, sofern zutreffend |
|
Materialanforderungen |
RoHS / REACH; geltenden flammhemmenden-Anforderungen |
Die Spezifikationen werden vor der Produktion anhand der ausgewählten Stecker-, Glasfaser- und Kabelkonfiguration bestätigt.
MPO/MTP-Schnittstellenkompatibilität
MPO/MTP-Adapterkabel sind so konfiguriert, dass sie der Anschlussschnittstelle, der Pin-Konfiguration, der Faseranzahl, dem Fasertyp, der Polarität und der Faserzuordnung der angeschlossenen Geräte oder des vorhandenen Kabels entsprechen.
Zu den typischen Konfigurationen gehören:
MPO/MTP zu MPO/MTP:Verbindet kompatible MPO/MTP-Schnittstellen an Glasfaserkassetten, Trunkkabeln, Patchpanels, Transceivern und anderen optischen Geräten.
MPO/MTP zu LC:Verbindet eine Multifaser-MPO/MTP-Schnittstelle mit Geräten oder Verteilungskomponenten über LC-Verbindungen.
MPO/MTP zu SC:Verbindet eine MPO/MTP-Schnittstelle mit bestimmten SC-basierten Glasfasergeräten oder Verteilungskomponenten.
Angepinnt an Nicht-Angepinnt:Die Pinbelegung des Steckers wird entsprechend dem Gegenstecker ausgewählt.
Typ A / B / C Polarität:Polarität und Faserzuordnung werden entsprechend der erforderlichen Faser-zu--Anordnung konfiguriert.
OS2 / OM3 / OM4 / OM5:Der Fasertyp wird so ausgewählt, dass er zur vorhandenen optischen Infrastruktur und den angeschlossenen Geräten passt.
MPO/MTP-Adapterkabel erfordern die richtige Konfiguration des Gegensteckers. Gepinnte und nicht-gepinnte Versionen werden je nach Stecker auf der Steckseite ausgewählt.
Angepinnt / Männlich:Enthält Ausrichtungsstifte zur Positionierung an einem kompatiblen, nicht{0}}festgesteckten Anschluss.
Nicht-angepinnt / Weiblich:Verwendet die Ausrichtungsstifte des passenden Steckverbinders zur Steckverbinderausrichtung.
MPO/MTP-Schnittstelle:Mehrfaser-Steckerkonfiguration für Verbindungen mit hoher -Dichte.
MPO/MTP zu LC oder SC:Verfügbar für bestimmte Schnittstellenkonvertierungen und Breakout-Konfigurationen.
Bei Ersatz- oder System{0}}-Matching-Bestellungen kann die Teilenummer des vorhandenen Steckers oder das Kabelmuster verwendet werden, um die erforderliche Pin-Konfiguration zu überprüfen.
Polarität und Faserzuordnung
Die Polarität bestimmt, wie einzelne Fasern zwischen den beiden Enden einer MPO/MTP-Baugruppe abgebildet werden. Die gewählte Polarität muss zur Ausstattung und Linkarchitektur passen.
|
Polarität |
Faserkartierung |
|
Typ A |
Direktes-durchgehendes Mapping |
|
Typ B |
Umgekehrte Zuordnung |
|
Typ C |
Paarweise umgekehrte Zuordnung |
DIMI Fiber kann Baugruppen gemäß spezifizierter Polaritäts- und Faserzuordnungsanforderungen herstellen. Stellen Sie bei unklaren Konfigurationen die vorhandenen Kabel-, Systemzeichnungs-, Stücklisten- oder Faserzuordnungsinformationen zur Überprüfung vor der Produktion bereit.
Anwendungen
MPO/MTP-Adapterkabel werden verwendet in:
Glasfaserinfrastruktur für Rechenzentren
Faserverteilungssysteme mit hoher -Dichte
Telekommunikationsinfrastruktur
Unternehmensnetzwerkausrüstung
Hochleistungs-Computing-Umgebungen
Netzwerkerweiterung und Neukonfiguration
Austausch und Wartung von Glasfaserkabeln
Die Eignung hängt vom gesamten optischen Kanal ab, einschließlich Fasertyp, Transceiver, Polarität, Steckerkonfiguration und Kanaldämpfung.
DIMI Fiber überprüft MPO/MTP-Adapterkabel vor dem Versand anhand der angegebenen Stecker-, Glasfaser- und Polaritätskonfiguration.
Die Qualitätskontrolle kann Folgendes umfassen:
Anschlussgeometrie:3D-interferometrische Prüfung von Krümmungsradius, Scheitelpunktversatz und Faserüberstand.
Ende-Gesichtszustand:Digitale mikroskopische Inspektion von Steckerstirnflächen gemäß den geltenden IEC 61300-3-35-Kriterien.
Optische Prüfung:Einfügedämpfung, Rückflussdämpfung und optische Durchgangsprüfung gemäß der angegebenen Konfiguration.
Faserzuordnung:Überprüfung der Kontinuität und Polarität von Faser-zu-Fasern, sofern erforderlich.
Testaufzeichnungen:Bei Bestellung können individuelle optische Testdaten bei entsprechender Angabe mitgeliefert werden.
Die Testanforderungen werden anhand des ausgewählten Fasertyps, der Steckerkonfiguration und der Polarität bestätigt, anstatt eine einzige Spezifikation für alle MPO/MTP-Adapterkabel anzuwenden.
DIMI Fiber unterstützt die Produktion kundenspezifischer Adapterkabel für OEM-Projekte, Netzwerkbereitstellung und Ersatzanforderungen.
Die Anpassung kann Folgendes umfassen:
- Fasertyp: OS2 / OM3 / OM4 / OM5
- Faseranzahl: 8 / 12 / 16 / 24
- MPO- oder MTP-Anschluss
- Angepinnte oder nicht-angepinnte Konfiguration
- Polarität Typ A, B oder C
- Spezifizierte Faserzuordnung
- MPO/MTP zu LC- oder SC-Konfigurationen
- Kabellänge
- PVC-, LSZH- oder OFNP-Mantel
- Gegebenenfalls robuste oder gepanzerte Breakout-Konstruktion
- Private Etikettierung
- Benutzerdefinierte Barcodes
- Komplett- oder Großverpackung
Kunden können eine Zeichnung, ein vorhandenes Kabel, eine Stückliste, eine Steckerteilenummer, eine Geräteschnittstelle oder ein Muster als Produktionsreferenz bereitstellen.
