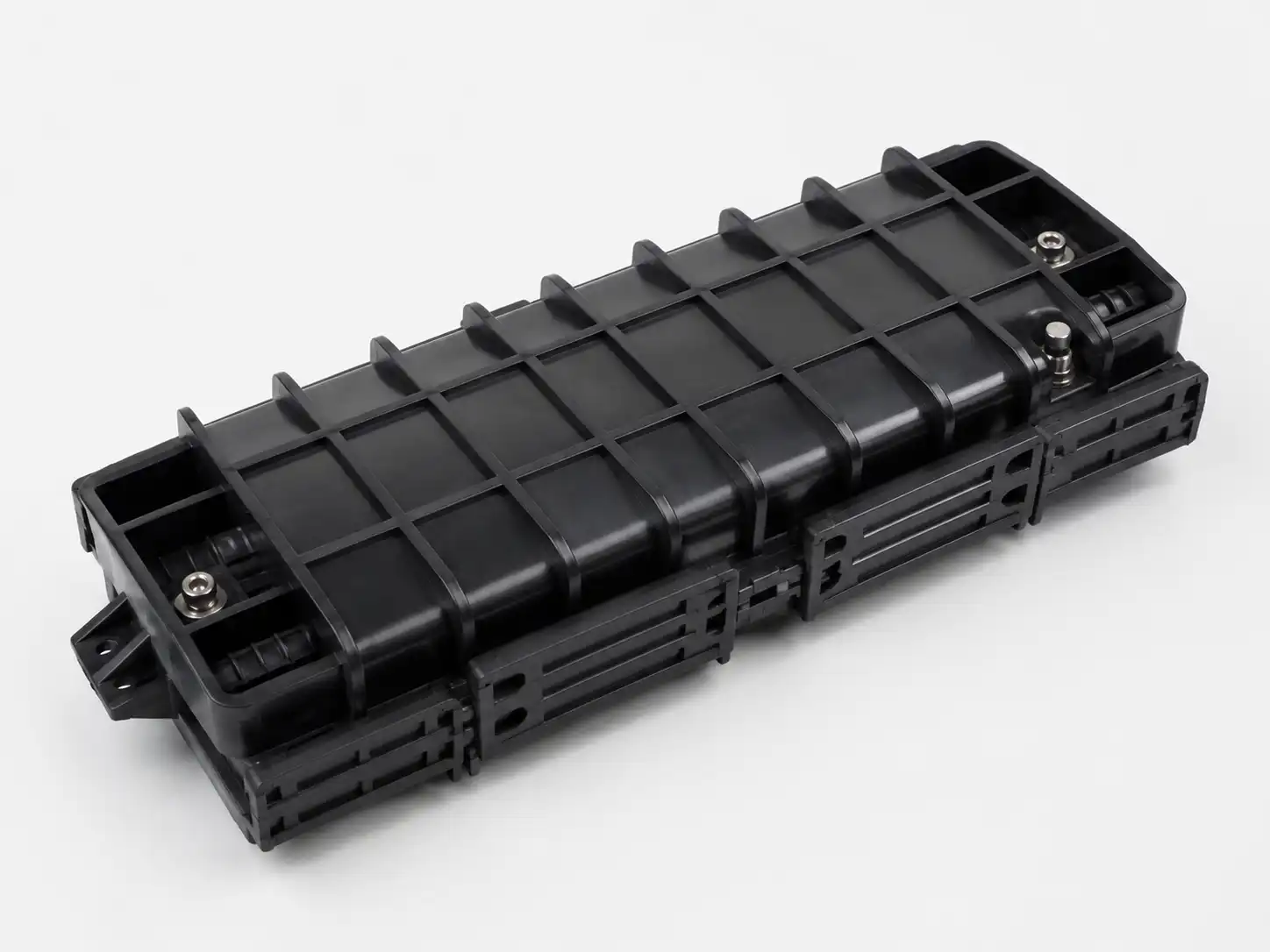

Die horizontale 12-Kern-Glasfaser-Spleißmuffe ist ein kompaktes Gehäuse für den Außenbereich zum Schutz und zur Organisation von bis zu 12 Einzelfaserspleißen in FTTH- und Außen--Anlagennetzwerken. Seine horizontale Inline-Struktur eignet sich für kompakte Kabelverbindungen, Abzweigpunkte und Reparaturstellen, an denen Platz und Spleißkapazität begrenzt sind. Der Verschluss verfügt über eine wiederverwendbare mechanische Dichtung und konfigurierbare Kabeleinführungen für eine praktische Wartung vor Ort.
Technische Spezifikationen
|
Spezifikation |
Einzelheiten |
|
Produkttyp |
Horizontaler 12-Faser-Glasfaser-Spleißverschluss |
|
Verschlussart |
Horizontal / Inline |
|
Maximale Spleißkapazität |
12 Einzelfaserspleiße |
|
Spleißfach |
1 × 12F Fach |
|
Kabelanschlüsse |
2 oder 4 Anschlüsse; 1 Eingang/1 Ausgang oder 2 Eingänge/2 Ausgänge |
|
Kabeldurchmesser |
Typischerweise Ø5–13 mm, konfigurationsabhängig- |
|
Gehäusematerial |
UV-beständiger technischer Kunststoff; PC-/ABS-/PP-Optionen |
|
Versiegelungsmethode |
Wiederbetretbare mechanische Dichtung |
|
Schutzklasse |
IP68-zertifiziertes Design |
|
Betriebstemperatur |
−40 Grad bis +65 Grad |
|
Standardfarbe |
Schwarz |
Struktur- und Fasermanagement
Die Muffe vereint ein Schutzgehäuse, ein Dichtungssystem, Kabeleinführungskomponenten, eine Spleißkassette, einen Faserführungsbereich und Befestigungspunkte für Kabel{2}}Stärke-Elemente. Die 12F-Spleißkassette hält Spleißhülsen und Faserdurchhang organisiert und sorgt gleichzeitig für eine kontrollierte Faserführung. Die Kabelhalterung isoliert externe Zugkräfte vom Spleißbereich und reduziert so die mechanische Belastung während der Installation und Wartung.
Die wieder zugängliche mechanische Struktur ermöglicht es Technikern, das Gehäuse für Inspektionen, Reparaturen oder Netzwerkänderungen zu öffnen, ohne den gesamten Verschluss austauschen zu müssen.
Kabelkompatibilität und Installation
Bestätigen Sie vor der Bestellung die Faseranzahl, den Kabelaußendurchmesser, die Kabeleinführungsmenge, die Kabelkonstruktion, die Festigkeit-des Elementtyps und die erforderliche Installationsmethode. Diese Parameter bestimmen die geeignete Anschluss- und Dichtungskonfiguration.
Der Verschluss kann mit dem erforderlichen Montage- und Dichtungszubehör für Luft-, Mast-/Wandmontage-, Kanal-, Handloch-/Schacht-, Erd- und Direktverlegungsanwendungen geliefert werden. Bei der Installation sollten Kabelmäntel und Verstärkungselemente vor der Faserverlegung sicher befestigt werden und der vom Hersteller angegebene Mindestbiegeradius sollte eingehalten werden.
Anwendungen
Typische Anwendungen sind:
FTTH-Drop- und -Verteilungsspleißen an kompakten Netzwerk-{0}Edge-Punkten
Luft- und mastmontierte Kabelverbindungen bei begrenztem Platzangebot
Kanal- und Handlochinstallationen, die eine geschützte Inline-Verbindung erfordern
Kabelreparaturstellen nach Streckenschäden oder Wartungsarbeiten
Zweigstellenverbindungen in ländlichen Breitband- und Last-{0}Mile-Netzwerken
An der Wand-montierte Verbindungspunkte im Freien in der Nähe von Gebäuden und Zugangsknoten
OEM/ODM & Lieferung
DIMI unterstützt OEM-Logo-Markierung, kundenspezifische Verpackung, Gehäusefarbe, Kabelanschlusskonfiguration und Zubehörkits. Bei Projektaufträgen können Ingenieure vor der Produktion die Faseranzahl, den Kabeldurchmesser, die Installationsumgebung und die Branding-Anforderungen überprüfen. Zur Produktbewertung und Projektgenehmigung können Muster zur Verfügung gestellt werden.
Qualitätsprüfung und Dokumentation
Die Qualitätskontrolle umfasst die Eingangskontrolle des Materials, Montagekontrollen während des Prozesses, die Versiegelung und mechanische Überprüfung, die Inspektion des fertigen{1}}Produkts und die Inspektion der Export-verpackung. Anwendbare Produkttests können IP68-Abdichtung, Zug- und Haltefestigkeit des Kabels, Schlag-, Quetsch-, Biege-, Temperaturwechsel-, UV-Alterungs- und Salzsprühtests für relevante Metallkomponenten umfassen.
Zur Projektbewertung können Datenblätter, Inspektionsprotokolle und entsprechende Testberichte bereitgestellt werden. Das Fertigungssystem von DIMI umfasst die Qualitätsmanagementzertifizierungen ISO 9001:2015 und TL-9000.
Bestellung & Logistik
Mindestbestellmenge
100 Stück für Standard-Großbestellungen; Musterbestellungen stehen zur Bewertung zur Verfügung.
01
Verarbeitung
In der Regel 7–14 Werktage nach Spezifikation und Auftragsbestätigung.
02
Versand
In der Regel 20–30 Tage per See-, Luft- oder Expressversand, je nach Zielort und Versandart.
03
Verpackung
Individuelle Schutzverpackung und Exportkartons; Palettierung und kundenspezifische Etikettierung sind für Projektaufträge verfügbar.
04
Zahlung
T/T oder L/C können für Standard-B2B-Bestellungen verwendet werden; Für qualifizierte Projekte können andere Vereinbarungen bestätigt werden.
05
FAQ
F: Kann der Verschluss als komplettes Montageset geliefert werden?
A: Ja. Ein komplettes Kit kann die Spleißkassette, Dichtungskomponenten, Kabelbefestigungsteile-, Spleißschutzhülsen und erforderliches Montagezubehör umfassen. Die genaue Stückliste sollte im Angebot angegeben werden, um Abweichungen bei den Zubehörteilen zu vermeiden.
F: Können Sie einen vorhandenen Verschluss oder ein Mitbewerbermodell verwenden?
A: Ja. Für Ersatz- oder Private-Label-Projekte können Käufer ein vorhandenes Muster, eine Zeichnung, Fotos oder eine Modellnummer bereitstellen. DIMI kann die mechanische Konfiguration überprüfen und, sofern technisch machbar, eine passende oder gleichwertige OEM-Version entwickeln.
F: Welche Informationen sollten in einer Angebotsanfrage enthalten sein?
A: Geben Sie die erforderliche Menge, das Zielland, das Kabelmodell, das erwartete Jahres- oder Projektvolumen, die Verpackungsanforderungen und alle erforderlichen Inspektions- oder Zertifizierungsdokumente an. Für Nicht-Standardprojekte wird ein Kabeldatenblatt oder ein vorhandenes Verschlussmuster empfohlen.
F: Können Sie schrittweise oder wiederholte Projektaufträge unterstützen?
A: Ja. Projekt-basierte und wiederkehrende Lieferprogramme können mit einer Produktionsplanung basierend auf der prognostizierten Menge, der Spezifikationsstabilität und den erforderlichen Lieferterminen arrangiert werden.
F: Welche Dokumente können einer Massensendung beiliegen?
A: Je nach Bestellung kann die Dokumentation eine Handelsrechnung, eine Packliste, ein Ursprungszeugnis, ein Produktdatenblatt, Inspektionsprotokolle und entsprechende Prüfberichte umfassen. Vor der Auftragsbestätigung sollte eine projektspezifische-Dokumentation angefordert werden.
F: Kann der Verschluss in verschiedenen Konfigurationen für ein Projekt bestellt werden?
A: Ja. Wenn das Projekt mehrere Varianten erfordert, können unterschiedliche Anschlussanordnungen, Kabeleinführungskonfigurationen, Farben und Zubehörsätze angegeben werden. Jede Konfiguration sollte vor der Massenproduktion bestätigt und dokumentiert werden.
F: Kann eine Inspektion durch Dritte-veranlasst werden?
A: Ja. Eine Inspektion durch Dritte-kann koordiniert werden, wenn dies durch den Käufer oder den Projektvertrag erforderlich ist. Der Prüfumfang, die Probenahmemethode, die Prüfanforderungen und die Prüfstelle sollten vor der Produktion vereinbart werden.
F: Können dringende Bestellungen unterstützt werden?
A: Die beschleunigte Produktion kann anhand der aktuellen Kapazität, Materialverfügbarkeit, Bestellmenge und Konfiguration bewertet werden. Käufer sollten bei der Angebotsanfrage das gewünschte Lieferdatum angeben, damit Produktions- und Versandoptionen gemeinsam geprüft werden können.
