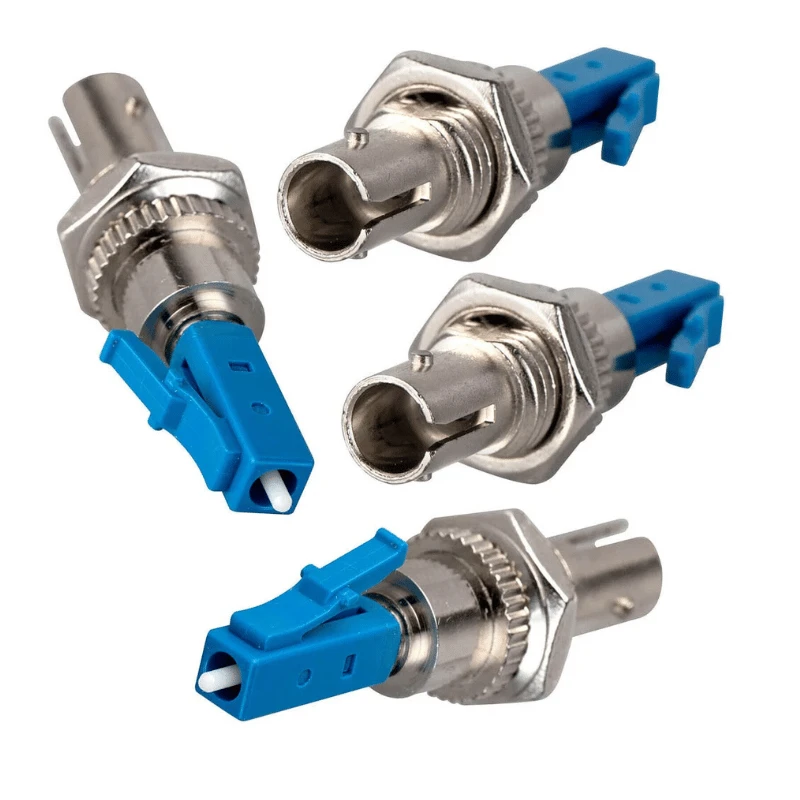

Der LC-zu-ST-Glasfaserkabeladapter ist ein Hybrid-Glasfaseradapter, der für die Verbindung von LC-terminierten Glasfasern mit ST-terminierten Glasfasern entwickelt wurde, ohne die vorhandenen Kabel neu zu terminieren. Es verwendet Präzisionsausrichtungskomponenten, um eine stabile Faserkopplung aufrechtzuerhalten, die für Singlemode- und Multimode-Netzwerke geeignet ist.
Adapterspezifikationen
|
Parameter |
Spezifikation |
|
Adaptertyp |
LC-auf-ST-Hybrid-Adapter |
|
LC-Schnittstelle |
LC weiblich |
|
ST-Schnittstelle |
ST weiblich |
|
LC-Ferrule |
1,25 mm |
|
ST-Ferrule |
2,5 mm |
|
Fasertyp |
Singlemode OS2; Multimode OM1/OM2/OM3/OM4 |
|
Polnischer Typ |
UPC; APC für entsprechende Konfigurationen verfügbar |
|
Ausrichtungshülse |
Zirkonkeramik |
|
Einfügedämpfung |
Typischerweise kleiner oder gleich 0,3 dB; Kleiner oder gleich 0,5 dB max. |
|
Rückflussverlust |
Größer oder gleich 45 dB UPC; Größer oder gleich 60 dB APC |
|
Wiederholbarkeit |
Kleiner oder gleich 0,1 dB |
|
Paarungshaltbarkeit |
Größer oder gleich 500 Zyklen |
|
Gehäuse |
Hoch-fester Kunststoff; Metallgehäuse optional |
|
Montage |
Panel-Montage |
|
Betriebstemperatur |
-25 Grad bis +70 Grad |
|
Konfiguration |
Simplex; Duplexmontage möglich |
Steckerkompatibilität
Der Adapter bietet eine direkte mechanische Kopplung zwischen LC- und ST-Anschlüssen und eignet sich daher, wenn Geräte, Patchpanels oder installierte Kabel unterschiedliche Anschlussschnittstellen verwenden.
LC-Seite:Kompatibel mit Standard-LC-Steckern mit 1,25-mm-Ferrule.
St. Seite:Kompatibel mit Standard-ST-Steckern mit 2,5-mm-Ferrule und Bajonettverschluss.
Singlemode:Unterstützt OS2 9/125-μm-Konfigurationen mit Upc- oder anwendbarem APC-Polieren.
Multimode:Unterstützt die Konfigurationen om1 62.5/125 μm und om2/om3/om4 50/125 μm.
Steckermischung:Der Adapter ändert nur die Steckerschnittstelle; Die angeschlossenen Fasern sollten auf die erforderliche Übertragungsart und das optische System abgestimmt bleiben.
Adapterstruktur
Der Adapter besteht aus einer LC-seitigen Schnittstelle, einer ST-seitigen Schnittstelle, einer Präzisionsausrichtungshülse, einem Gehäuse und einer Montagestruktur.
Die Zirkonoxid-Keramikhülse sorgt während des Zusammensteckens für die Konzentrizität der Ferrule und hilft so, seitliche Fehlausrichtung und optische Einfügungsverluste zu kontrollieren.
Das Standardgehäuse besteht aus hochfestem Kunststoff für den kompakten Panel-Einbau. Für Geräte mit unterschiedlichen mechanischen Anforderungen können Metallgehäuse, Flanschtyp, Schnappbefestigung, Gewindemontage und andere Stellflächenanordnungen spezifiziert werden.
Anwendungen
Netzwerkmigration:Verbindet neue lc{0}}basierte Geräte mit der vorhandenen st-terminierten Glasfaserinfrastruktur, ohne die komplette Kabelverbindung zu ersetzen.
Patchpanels und Odfs:Bietet gemischte LC/ST-Konnektivität in Glasfaserverteilungs- und Patching-Systemen.
Prüfmittel:Verbindet LC-Patchkabel mit ST-Anschlüssen an optischen Testinstrumenten und Messgeräten.
Telekommunikationsnetze:Unterstützt gemischte-Anschlussinstallationen während der Netzwerkerweiterung oder dem Austausch von Geräten.
Unternehmens- und Campusnetzwerke:Geeignet für die Legacy-ST-Infrastruktur, die zusammen mit lc-basierten Geräten in Betrieb bleibt.
Industrie- und Instrumentierungssysteme:Bietet Steckerkonvertierung, wenn vorhandene Glasfasergeräte ST-Schnittstellen verwenden.
Hybridadapter werden speziell für Umgebungen mit gemischten{0}Steckern und Gerätemigrationen verwendet, bei denen eine erneute Terminierung unerwünscht ist.
Anpassung / OEM
Schnittstellenkombinationen:Lc-st, lc-sc, lc-fc, sc-st und andere Hybridkonfigurationen.
Fasermodus:Os2, om1, om2, om3 oder om4.
Polieren:Upc oder APC sofern mechanisch und optisch kompatibel.
Gehäuse:Kunststoff oder Metall; kundenspezifische Farbidentifizierung verfügbar.
Montage:Flansch-, Gewinde-, Schnapp--Einrast- oder vom Kunden-spezifizierte Panel-Grundfläche.
Konfiguration:Simplex- oder Paarduplex-Anordnungen.
Identifikation:Logo, Teilenummer, Steckeridentifikation und andere Markierungen.
Verpackung:Großverpackungen, Einzelbeutel, vor{0}sortierte Sets und Private{1}Label-Verpackungen.
Qualität und Inspektion
Die Qualitätskontrolle sollte sowohl die optische Leistung als auch die mechanische Kompatibilität umfassen. Jede Produktionscharge kann anhand der vereinbarten Spezifikation geprüft werden. Zu den wichtigsten Prüfpunkten gehören:
Visuelle und maßliche Prüfung von Gehäusen und Schnittstellen
Inspektion der Ausrichtung von LC/ST-Ferrulen und Hülsen
Messung der Einfügungsdämpfung
Messung der Rückflussdämpfung für bestimmte Singlemode-Konfigurationen
Austauschbarkeit von Steckverbindern und Steckprüfung
Prüfung der Steckfestigkeit
Inspektion von Gehäuse und Montagestruktur
Kennzeichnung, Mengen- und Verpackungsprüfung
Inspektionsprotokolle können entsprechend den Projektanforderungen bereitgestellt werden.
FAQ
F: Benötigt der Adapter spezielle Werkzeuge für die Installation?
A: Normalerweise sind keine speziellen optischen Abschlusswerkzeuge erforderlich. Der Adapter ist für die mechanische Steckverbinderverbindung und den Schalttafeleinbau konzipiert. Wenn eine kundenspezifische Montagekonstruktion geliefert wird, sollte die Installation dem entsprechenden Geräte- oder Paneldesign folgen.
F: Kann der Adapter sowohl für Innen- als auch für Außenfasersysteme verwendet werden?
A: Es ist in erster Linie für geschützte Innen-, Geräte-{0}Raum-, Rack-, Patchpanel- und Schrankinstallationen gedacht. Für den Einsatz im Freien sollte der Adapter in einem geeigneten wetterfesten Gehäuse installiert werden und nicht direkt Regen, Staub oder längeren Umgebungsbedingungen ausgesetzt werden.
F: Kann ich vor einem Großeinkauf Muster bestellen?
A: Ja. Vor der Serienproduktion können Muster für die Bewertung von Steckverbindern, Abmessungen, Montage und optischer Leistung bereitgestellt werden. Musteranforderungen und -gebühren können entsprechend der angeforderten Konfiguration und Menge bestätigt werden.
F: Können Sie Adapter entsprechend der Teilenummer eines installierten-Systems liefern?
A: Für den technischen Vergleich kann eine Referenzteilenummer verwendet werden, die Produktion sollte jedoch auf verifizierten Abmessungen und Leistungsanforderungen basieren und nicht nur auf der Teilenummer. Kunden können Muster, Zeichnungen oder Datenblätter zur Kompatibilitätsprüfung zur Verfügung stellen.
F: Wie werden Glasfaseradapter für den internationalen Versand verpackt?
A: Adapter sind normalerweise vor Verunreinigungen und physischen Schäden während der Handhabung und des Transports geschützt, indem die Innenverpackung und geeignete Umkartons entsprechend der Bestellmenge ausgewählt werden. Für OEM- und Händlerbestellungen können individuelle oder kundenspezifische Verpackungen arrangiert werden.
F: Was ist die typische Lieferzeit für Bestellungen?
A: Bei kommerziellen Standardbestellungen beträgt die typische Bearbeitungszeit 7–14 Tage, gefolgt von etwa 20–30 Tagen Versandzeit, je nach Zielort und Versandart. Kundenspezifische oder großvolumige Bestellungen sollten nach Bestätigung der Spezifikation separat geplant werden.
F: Welche Zahlungsbedingungen stehen für Bestellungen zur Verfügung?
A: Zu den gängigen Zahlungsmethoden gehören T/T, L/C, PayPal und Kreditkarte. Für qualifizierte Bestellungen können andere Zahlungsmodalitäten besprochen werden, wobei die endgültigen Bedingungen im Angebot oder Kaufvertrag bestätigt werden.
