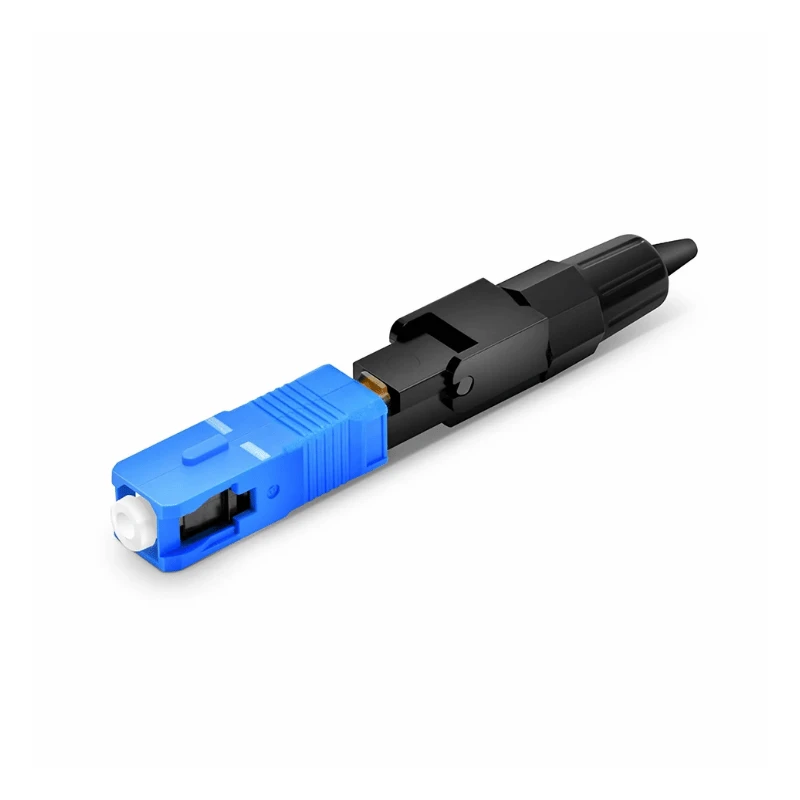

Der Glasfaserkabel-SC-UPC-Stecker ist ein werkseitig vormontierter SC-Stecker, der für den Anschluss und die Verbindung von Singlemode-Glasfaserkabeln konzipiert ist. Es verwendet eine 2,5-mm-Keramikhülse und eine Push-Pull-Kupplungsstruktur für eine stabile Verbindung mit kompatiblen SC-Adaptern. Die Standardkonfiguration eignet sich für 9/125-μm-Single-Mode-Fasern und 2,0-mm-Kabel. Für Projektanforderungen stehen auch andere Kabeldurchmesser und Montagekonfigurationen zur Verfügung.
Steckverbinderspezifikationen
|
Parameter |
Standardspezifikation |
|
Steckertyp |
SC UPC |
|
Fasermodus |
Einzelmodus- |
|
Fasergröße |
9/125 μm |
|
Polnischer Typ |
UPC |
|
Zwinge |
2,5 mm Zirkonkeramik |
|
Konfiguration |
Simplex |
|
Kabeldurchmesser |
2,0 mm |
|
Einfügedämpfung |
Kleiner oder gleich 0,30 dB |
|
Rückflussverlust |
Größer oder gleich 50 dB |
|
Betriebswellenlänge |
1310 / 1550 nm |
|
Betriebstemperatur |
-40 Grad bis +75 Grad |
|
Lagertemperatur |
-40 Grad bis +85 Grad |
|
Paarungshaltbarkeit |
Größer oder gleich 500 Zyklen |
|
Gehäuse |
Hochleistungspolymer |
Struktur und Design des Steckverbinders
Der Steckverbinder besteht aus einer Zwinge aus Zirkonoxidkeramik, einem Steckverbindergehäuse, Ausrichtungskomponenten und einer Zugentlastungsmanschette. Die 2,5-mm-Ferrule bietet die standardisierte SC-Steckschnittstelle, während der Push-Pull-Kupplungsmechanismus eine einfache Installation und Entfernung von SC-Adaptern ermöglicht.
Die UPC-Endfläche ist poliert, um einen physischen Kontakt zwischen den zusammenpassenden Faseroberflächen herzustellen und die optische Reflexion zu kontrollieren. Das Steckergehäuse schützt die interne Ausrichtungsstruktur, während die Zugentlastungsmanschette die mechanische Belastung am Übergang vom Kabel zum Stecker reduziert.
Glasfaser- und Kabelkompatibilität
Die Standardversion ist für 9/125 μm Single--Fasern ausgelegt, einschließlich Anwendungen vom Typ OS2-. Für Baugruppen mit biegeunempfindlichen Fasern kann die Kompatibilität auch entsprechend der anwendbaren ITU-T-Faserkategorie angegeben werden. ITU-T G.657 deckt biege--verlust-unempfindliche Single---Mode-Fasern und -Kabel ab, die insbesondere in Zugangs- und Installationen mit hoher Dichte verwendet werden.
Der Steckverbinder sollte entsprechend dem Fasermodus, dem Kabeldurchmesser, der Adapterschnittstelle, dem Poliertyp und der Anwendungsumgebung ausgewählt werden.
Anwendungen
Telekommunikationsnetze:Geräteverbindung, Verteilerrahmen und Übertragungsverbindungen
Ftth/fttx:Optische Verteilung und teilnehmerseitige Glasfaserverbindungen
Rechenzentren:Patching und Gerätekonnektivität, wenn SC-Schnittstellen spezifiziert sind
Unternehmensnetzwerke:Backbone und Aufbau-zu-Glasfaserverbindungen
Catv und Übertragung:Optische Signalverteilung und Geräteverbindung
Industrielle Netzwerke:Glasfaserverbindungen in Automatisierungs- und Kommunikationssystemen, bei denen die Umgebungsspezifikation geeignet ist
Die sc push-pull-Schnittstelle ist besonders praktisch für Anwendungen, die häufiges Installieren und Entfernen von Connectors erfordern.
Anpassung / OEM
Für OEM- und Projektaufträge kann der Connector entsprechend den Anforderungen konfiguriert werden, darunter:
SC UPC Simplex- oder Duplex-Konfiguration
0,9 mm, 2,0 mm, 3,0 mm oder angegebener Kabeldurchmesser
OS1/OS2-Single---Mode oder spezifizierte Multimode-Faser
PVC, LSZH oder ein anderer spezifizierter Kabelmantel
Standard- oder kundenspezifische Kabellänge
Stecker- und Stiefelfarbe
Stecker- und Stiefelfarbe
Für die Massenproduktion sollten die geltenden Zeichnungen, optischen Spezifikationen, Kabelkonstruktion, Toleranzanforderungen und Prüfkriterien vor der Massenproduktion bestätigt werden.
Inspektion und Prüfung
Jede Produktionscharge sollte vor dem Versand anhand der genehmigten Produktspezifikation überprüft werden. Zu den wichtigsten Inspektionspunkten gehören:
Stirnflächeninspektion:Verunreinigungen, Kratzer, Absplitterungen und Polierfehler
Prüfung der Einfügungsdämpfung:Überprüfung gegen den angegebenen Maximalwert
Prüfung der Rückflussdämpfung:Überprüfung der Upc-Back-Reflection-Leistung
Ferrulen- und Maßprüfung:Kritische Schnittstellen- und Montageabmessungen
Inspektion der Kabel-zu-Steckerbaugruppe:Zustand der Manschette, des Gehäuses, des Crimpens und der Zugentlastung
Paarungs-/Haltbarkeitsprüfung:Überprüfung der Steckverbinderleistung nach wiederholtem Stecken, sofern erforderlich
Umwelttests:Temperatur- oder Feuchtigkeitstests, wenn die Projektspezifikation dies erfordert
Für OEM-Aufträge können zusätzliche mechanische, Umwelt- oder optische Tests entsprechend der geltenden Spezifikation oder Testnorm des Kunden definiert werden. Die Abmessungen der Steckverbinderschnittstellen sollten gemäß den geltenden Anforderungen der IEC 61754-4 SC-Familie kontrolliert werden.
FAQ
F: Können Sie vor einer Großbestellung Muster zur Verfügung stellen?
A: Ja. Vor der Massenproduktion können Muster zur Qualifizierung bereitgestellt werden. Die Musterspezifikationen sollten im Voraus bestätigt werden, einschließlich Steckerkonfiguration, Faserkonstruktion, Kabellänge und Kennzeichnungsanforderungen.
F: Was ist die typische Lieferzeit für Großbestellungen?
A: Die Lieferzeit der Bestellung beträgt 7–14 Tage für die Bearbeitung und 20–30 Tage für den Versand. Das tatsächliche Ankunftsdatum hängt vom Zielort, der Versandart und der Zollabfertigung ab. Bei dringenden oder großvolumigen Bestellungen sollte der Lieferplan vor der Auftragserteilung bestätigt werden.
F: Welche Versand- und Lieferbedingungen gelten für internationale Bestellungen?
A: Bestellungen können je nach Zielort und Bestellanforderungen zu EXW-, DAP- oder DDP-Bedingungen versendet werden. EXW eignet sich, wenn der Käufer den Transport organisiert, während DAP/DDP die Lieferung von Tür zu Tür vereinfachen kann. Die anwendbare Versandart und Incoterm sollten bei der Angebotsanfrage bestätigt werden.
F: Wie werden SC-UPC-Steckerbaugruppen für den Export verpackt?
A: Standardbaugruppen sind in schützenden PE-Beuteln oder -Kartons verpackt, mit zusätzlicher Trennung oder Polsterung, um eine Kontamination des Steckers, Kabelverformung und mechanische Beschädigung während des Transports zu verhindern.
F: Können Sie Unterlagen zur Qualitätsprüfung und Wareneingangskontrolle bereitstellen?
A: Ja. Die Standardlieferdokumentation kann Produktspezifikationen, Packlisten und Inspektionsprotokolle umfassen. Inspektionsberichte, Konformitätsbescheinigungen oder andere Qualitätsdokumente können nach Angabe in der Bestellung arrangiert werden.
F: Können SC-UPC-Steckverbinder sowohl für Patchkabel als auch für Pigtail-Baugruppen geliefert werden?
A: Ja. Der Steckverbinder kann als Teil vorkonfektionierter Glasfaserbaugruppen geliefert werden, einschließlich Patchkabel- und Pigtail-Konfigurationen, sofern die erforderliche Kabelkonstruktion und Anschlussanordnung vor der Produktion bestätigt werden.
F: Können Sie SC APC anstelle von SC UPC liefern?
A: SC APC ist eine andere polnische Konfiguration und sollte nicht durch SC UPC ersetzt werden, ohne die Systemanforderungen zu bestätigen. Wenn ein APC-Abschluss erforderlich ist, sollte dies separat in der Bestellung angegeben werden, damit der Stecker und die Gegenschnittstelle als kompatible Konfiguration geliefert werden.
F: Können Sie eine Inspektion durch Dritte-vor dem Versand unterstützen?
A: Ja. Wenn der Käufer oder das Projekt dies erfordert, kann vor dem Versand eine Inspektion durch Dritte- vereinbart werden. Der Inspektionsumfang, die Probenahmemethode, die Akzeptanzkriterien und die Inspektionskosten sollten vor der Produktion oder dem Versand vereinbart werden.
