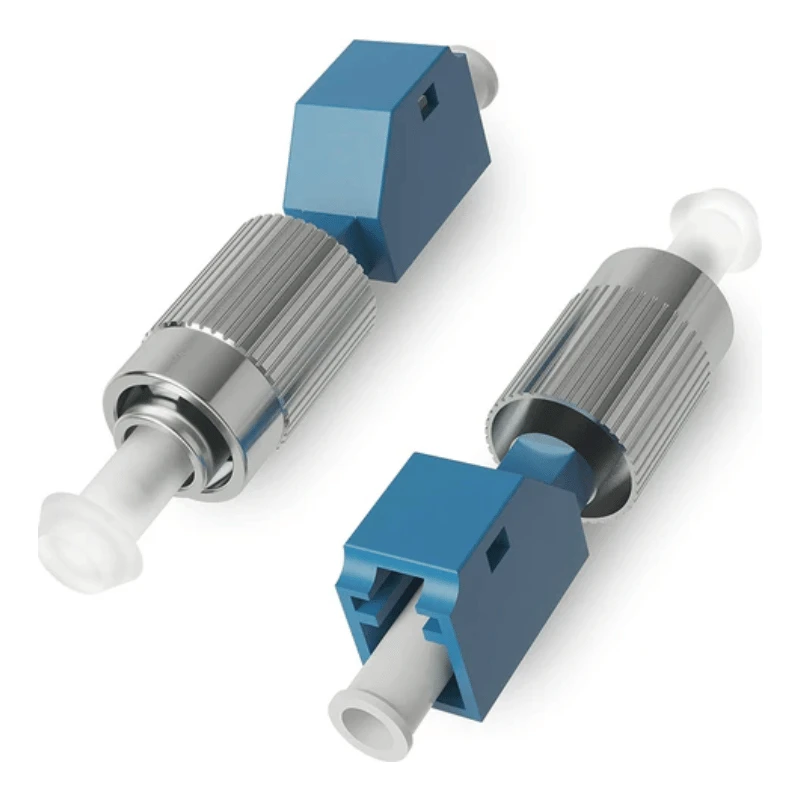

LC-auf-FC-Glasfaseradapter sind hybride Buchsen--auf--Buchsenadapter, die für die Verbindung von LC--terminierten und FC-terminierten Glasfaserkomponenten ohne erneutes-Terminieren der Glasfaser konzipiert sind. Die Standardkonfiguration ist LC/UPC zu FC/UPC, Simplex, Singlemode OS2 9/125 μm, mit einer präzisen Ausrichtungshülse aus Zirkonoxidkeramik. Je nach Projektanforderungen können verschiedene Steckverbinder-Polierarten, Fasermodi, Gehäusematerialien und Montagekonfigurationen spezifiziert werden.
Adapterspezifikationen
|
Parameter |
Standardspezifikation |
||
|
Adaptertyp |
LC-auf-FC-Hybrid-Adapter |
||
|
Connector-Konfiguration |
LC/UPC zu FC/UPC |
||
|
Geschlecht |
Weiblich-zu-Weiblich |
||
|
Kanal |
Simplex |
||
|
Fasermodus |
Singlemode OS2 9/125 μm |
||
|
Ausrichtungshülse |
Präzisions-Zirkonoxid-Keramik |
||
|
Typischer Einfügungsverlust |
Kleiner oder gleich 0,3 dB |
||
|
Rückflussverlust |
Größer oder gleich 50 dB, UPC |
||
|
Haltbarkeit |
Größer oder gleich 500 Paarungszyklen |
||
|
Betriebstemperatur |
-25 Grad bis +70 Grad |
||
|
Lagertemperatur |
-40 Grad bis +85 Grad |
||
|
Montage |
Panelmontage |
||
|
Gehäuse |
Technischer Kunststoff oder Metall |
||
|
Anwendbare Standards |
Schnittstellenanforderungen nach IEC 61754-20 / IEC 61754-13; RoHS |
||
Die LC-Schnittstelle folgt den Dimensionsanforderungen der LC-Steckerfamilie, während die FC-Seite die standardisierte 2,5-mm-Ferrulenschnittstelle und das Schraubkupplungsdesign verwendet.
Steckerkompatibilität
Der Adapter ist für die direkte LC-zu-FC-Verbindung konzipiert und eignet sich daher dort, wo Geräte, Patchpanels oder vorhandene Glasfaserinfrastrukturen unterschiedliche Anschlussplattformen verwenden.
LC-Seite:Kompatibel mit Standard-LC-Anschlüssen; Es können UPC- und APC-Konfigurationen angegeben werden.
FC-Seite:Kompatibel mit Standard-FC-Anschlüssen unter Verwendung der entsprechenden PC/UPC- oder APC-Konfiguration.
Fasermodi:siSglemode OS2 ist die Standardkonfiguration; Multimode-Versionen wie OM3 und OM4 können geliefert werden, wenn das Adapterdesign und die Ausrichtungshülse entsprechend aufeinander abgestimmt sind.
Polnische Übereinstimmung:Die Politurtypen der Steckverbinder sollten entsprechend den passenden Komponenten ausgewählt werden. Für LC- und FC-Schnittstellen gelten separate IEC-Maßangaben.
Bei Netzwerken mit gemischten Anschlüssen entfällt durch den Hybridadapter die Notwendigkeit, ansonsten wartungsfähige Patchkabel auszutauschen oder installierte Glasfasern neu zu terminieren.
Adapterstruktur
Der Adapter besteht aus zwei Anschlussbuchsen, einer Präzisionsausrichtungshülse und einem Außengehäuse mit der erforderlichen Plattenhaltestruktur.
Die Zirkonoxid-Keramikhülse behält die Ausrichtung der Ferrule beim Stecken und Trennen bei und hilft so, optische Kopplungsverluste zu kontrollieren. Die LC-Seite verwendet eine kompakte Schnittstelle vom Typ Latch-, während die FC-Seite den für FC-Steckverbinder charakteristischen Gewindekupplungsmechanismus beherbergt.
Zu den Gehäuseoptionen gehören hochfester technischer Kunststoff oder Metall, je nach mechanischen Anforderungen und Paneldesign. Staubkappen, Schalenkonstruktionen, unterschiedliche Flanschdesigns und kundenspezifische-Montagefunktionen können ebenfalls konfiguriert werden.
Anwendungen
Telekommunikations- und ODF-Systeme
Wird zum Verbinden von LC- und FC-Patchkabeln in optischen Verteilerrahmen, Glasfaserplatten und Carrier-Netzwerkgeräten verwendet.
Rechenzentrums- und Unternehmens-Glasfasernetzwerke
Geeignet für die Migration von Geräten oder Legacy--zu-neuen Infrastrukturen, bei denen LC- und FC-Schnittstellen nebeneinander existieren müssen.
FTTx-Verteilungsausrüstung
Kann in Glasfaserverteilerkästen, Schränke, Anschlussfelder und andere Zugangsnetzwerkgeräte integriert werden,{0}bei denen gemischte Steckertypen erforderlich sind.
Fasertest- und Messgeräte
Bietet eine austauschbare LC-zu--Schnittstelle für optische Testinstrumente und Labor- oder Produktionstestpanels.
OEM-Faserplatten und -Baugruppen
Geeignet für Schalttafelhersteller, Gehäusebauer und Systemintegratoren, die eine spezifizierte Hybrid-Adapterkonfiguration benötigen.
Anpassung / OEM
Steckerkombination:Lc-fc und andere Hybridkonfigurationen.
Polieren:Upc oder APC entsprechend der passenden Steckerkonfiguration.
Fasermodus:Os2-Singlemode- und ausgewählte Multimode-Konfigurationen.
Ärmel:Zirkonoxidkeramik; Alternative Hülsenmaterialien können für spezifische Anwendungen evaluiert werden.
Gehäuse: Kunststoff- oder Metallkonstruktion.
Montage:Standard-Panelmontage, Flansch-/Flanschlose Strukturen, Clips oder kundenspezifische{0}spezifische Montagegeometrie.
Schutz:Staubkappen oder Fensterläden.
Identifikation:Gehäusefarbe, Logo, Portnummerierung, Teilenummer und Barcode-Beschriftung.
Verpackung:Großpackungen, einzelne Beutel oder vom Kunden-spezifizierte Verpackung.
Qualität und Inspektion
Die Qualitätskontrolle sollte sowohl die optische Leistung als auch die mechanische Zuverlässigkeit umfassen. Zu den typischen Inspektionsgegenständen gehören:
Prüfung der Einfügedämpfung und Rückflussdämpfung für die angegebene Stecker- und Polierkonfiguration.
Maßprüfung von Adapterschnittstellen, Montagemerkmalen und Ausrichtungskomponenten.
Überprüfung der Ausrichtung von Hülse und Ferrule, um eine wiederholbare Steckleistung aufrechtzuerhalten.
Paarungszyklusprüfung zur Überprüfung der mechanischen Haltbarkeit.
Visuelle Prüfung auf Gehäusedefekte, Hülsenzustand, Verschmutzung und Schäden an der Steckerschnittstelle.
Temperatur- und Umgebungstests, wenn die Projektspezifikation dies erfordert.
Material- und Compliance-Dokumentation, einschließlich RoHS-bezogener Anforderungen, sofern angegeben.
Inspektionskriterien und Testberichte können mit den Zeichnungen, Kaufspezifikationen oder geltenden Standards für Glasfaserkomponenten des Kunden abgeglichen werden.
FAQ
F: Können Sie vor einer Großbestellung Muster zur Verfügung stellen?
A: Ja. Vor dem Großeinkauf können Muster für Spezifikationen, Steckverbinderkompatibilität und Montagebewertung bereitgestellt werden. Die Probenmenge und alle anfallenden Probengebühren können basierend auf der angeforderten Konfiguration bestätigt werden.
F: Wie hoch ist die Mindestbestellmenge für LC-zu-FC-Glasfaseradapter?
A: Bei Standardkonfigurationen beträgt die Mindestbestellmenge normalerweise 100 Stück. OEM-Konfigurationen, spezielle Materialien oder kundenspezifische Verpackungen erfordern möglicherweise eine andere Mindestbestellmenge, die vor dem Angebot bestätigt werden kann.
F: Was ist die typische Vorlaufzeit für Großbestellungen?
A: Die typische Bearbeitungszeit beträgt 7–14 Tage, abhängig von Bestellmenge und Konfiguration. Die Lieferzeit beträgt normalerweise 20–30 Tage, wobei der endgültige Zeitplan je nach Zielort und Versandart bestätigt wird.
F: Welche Zahlungsmethoden akzeptieren Sie?
A: Wir akzeptieren normalerweise T/T, L/C, PayPal und Kreditkarte. Für qualifizierte Bestellungen oder spezifische Projektanforderungen können andere Zahlungsbedingungen besprochen werden.
F: Welche Versandarten stehen zur Verfügung?
A: Bestellungen können je nach Menge, Lieferanforderungen und Bestimmungsort per Express, Luftfracht oder Seefracht versendet werden. Je nach Bestellung können auch DDP-, DAP- und EXW-Bedingungen vereinbart werden.
F: Können Sie der Bestellung Inspektionsberichte beifügen?
A: Ja. Die Prüfdokumentation kann gemäß den vereinbarten Auftragsanforderungen geliefert werden. Typische Aufzeichnungen können Einfügedämpfung, Rückflussdämpfung, Maßprüfung und Ergebnisse der Sichtprüfung umfassen.
F: Wie soll ich den Adapter angeben, wenn ich ein Angebot anfordere?
A: Geben Sie die erforderliche LC/FC-Steckerkombination, UPC- oder APC-Polierung, Simplex- oder andere Konfiguration, Fasermodus, Gehäusetyp, Montageanforderungen, Menge und Verpackungsanforderungen an. Für kundenspezifische Ausführungen werden Zeichnungen oder Referenzmuster empfohlen.
