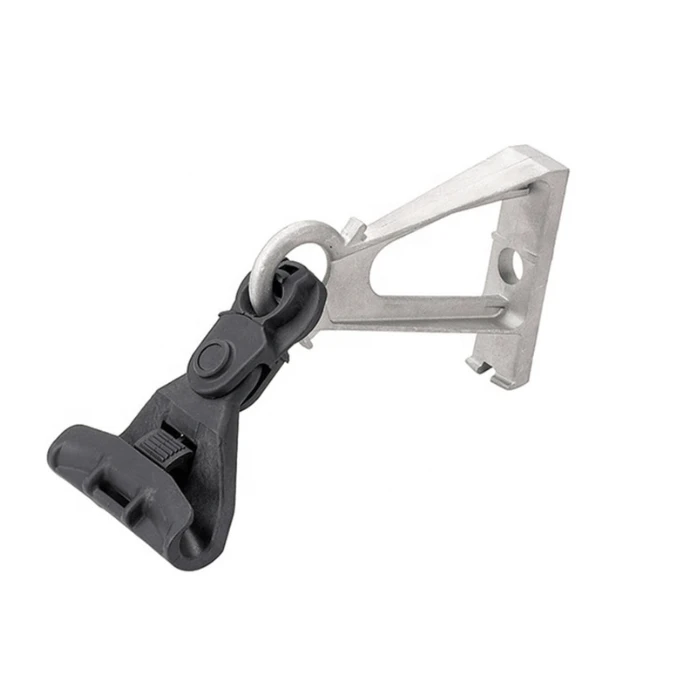

Die Aufhängeklemme für Glasfaserkabel dient zur Unterstützung und Sicherung von Glasfaser-Luftkabeln an Zwischenmasten, Türmen oder Traversenkonstruktionen. Die Klemmenbaugruppe kombiniert einen lasttragenden Körper, einen Kabelkontakteinsatz oder vorgeformte Panzerstäbe sowie Montageteile, um die mechanische Belastung zu verteilen und gleichzeitig übermäßigen Druck auf den Kabelmantel zu begrenzen.
Technische Spezifikationen
|
Parameter |
Spezifikation |
|
Anwendbare Kabeltypen |
ADSS, Abbildung-8, runde selbsttragende, ausgewählte FTTH-Kabel |
|
Kabeldurchmesser |
Ø6–20 mm; Andere Bereiche sind nach Maßgabe verfügbar |
|
Typische mechanische Nennbelastung |
10–30 kN für Standardmodelle; verstärkte Konfigurationen bis 100 kN |
|
Anwendbare Spanne |
Bis zu 400 m für Standardkonfigurationen |
|
Leitungskonfiguration |
Gerade Strecken und moderate Ablenkwinkel |
|
Gehäuse |
Aluminiumgusslegierung oder spezifizierte Metallkonstruktion |
|
Kabel-Kontaktmaterial |
EPDM oder anderes UV-/witterungsbeständiges Elastomer |
|
Rüstungsstangen |
Je nach Konfiguration verzinkter Stahl oder aluminiumbeschichteter Stahl |
|
Hardware |
Edelstahl 304/316 oder verzinkter Stahl |
|
Betriebstemperatur |
Typischerweise -40 Grad bis +65 Grad |
|
Oberflächenschutz |
Eloxieren, Verzinken oder anderer spezifizierter Korrosionsschutz |
|
Gewicht |
Ca. 0,45–2,8 kg, modellabhängig |
Mechanisches Design und Kabelkompatibilität
Die Aufhängeklemme dient dazu, die Kabelposition beizubehalten und gleichzeitig die Stützkraft über die Kabelkontaktfläche zu verteilen. Bei Konfigurationen mit vorgeformten spiralförmigen Panzerungsstäben passen sich die Stäbe der Kabeloberfläche an und verteilen die mechanische Belastung über eine längere Kontaktlänge, wodurch die lokale Belastung des Außenmantels verringert wird.
Ein EPDM- oder gleichwertiger Elastomereinsatz kann für zusätzliche Dämpfung und Reibung zwischen Kabel und Klemmenkörper sorgen. Dies ist besonders wichtig für Luftstrecken, die wind-bedingten Bewegungen und Temperaturschwankungen ausgesetzt sind.
Der Kabeldurchmesser muss auf den angegebenen Klemmbereich abgestimmt sein. Eine Klemme sollte nicht ausschließlich nach dem Nennkabeltyp ausgewählt werden; Der tatsächliche fertige Außendurchmesser und die Installationslast sollten anhand der Modellspezifikation überprüft werden.
Anwendungen
Die Aufhängeklemme wird für den Einsatz von Glasfaserkabeln über Kopf verwendet in:
- FTTH- und FTTx-Luftnetze
- ADSS-Zugangs- und Backbone-Netzwerke
- Telekommunikationsleitungen an Strommasten
- Ländliche und städtische Breitbandinfrastruktur
- Campus, Industriepark und private Kommunikationsnetze
- Kommunikationssysteme für Energieversorger mit kompatiblen selbsttragenden Glasfaserkabeln
- Transport- und Infrastrukturkommunikationswege
Installationsmethode
Die Klemme kann je nach ausgewählter Hardwarekonfiguration mit kompatiblen Mastschrauben, Edelstahlbändern, J-Haken, U-förmigen Schäkeln oder speziellen Montagehalterungen an Masten, Türmen oder Querarmen installiert werden.
Für Standard-Aufhängungsanwendungen:
Bestätigen Sie den tatsächlichen Kabelaußendurchmesser und den ausgewählten Klemmbereich.
Überprüfen Sie die Spannweite, den Trassenwinkel, die Wind-/Eisbelastung und die erforderliche mechanische Belastung.
Positionieren Sie das Kabel korrekt im Klemmenkörper oder der vorgeformten Aufhängungsbaugruppe.
Installieren Sie die Klemme am vorgesehenen Mast, Turm oder der Halterung.
Ziehen Sie die Befestigungsteile entsprechend dem vorgeschriebenen Montagedrehmoment fest.
Stellen Sie sicher, dass das Kabel sicher und ohne übermäßige Kompression, Mantelverformung oder scharfe Biegung gehalten wird.
Anpassung / OEM
OEM-Konfigurationen sind je nach Kabeldurchmesser, Kabelkonstruktion, erforderlicher Spannweite, mechanischer Belastung, Armierungsstablänge, Montageschnittstelle und Installationsstruktur verfügbar.
Die Anpassung kann auch Folgendes umfassen:
- Abmessungen und Geometrie des Klemmkörpers
- Vorgeformte Stablänge und Material
- Montagehalterungen und Hardware
- Komponenten aus rostfreiem-Stahl oder verzinktem Stahl
- Produktkennzeichnung und -identifizierung
- Kundenverpackung und Etikettierung
Für die RFQ-Bewertung sollten Käufer den Kabeltyp, den tatsächlichen Außendurchmesser, die typische Spannweite, die maximale Spannweite, den Leitungswinkel, die Installationsstruktur und die Umgebungsbedingungen angeben.
Inspektion und Prüfung
Zu den typischen Inspektionsgegenständen gehören:
- Kompatibilität des Kabeldurchmessers und Maßprüfung
- Sichtprüfung und Oberflächenprüfung
- Material- und Beschichtungsüberprüfung
- Mechanische Belastungs-/Bruch-Belastungstests
- Rutsch- oder Haltekrafttests
- Überprüfung der Passung und Befestigung der Hardware
- Prüfung der Korrosionsbeständigkeit-wo angegeben
- Prüfung der UV- und Umweltbeständigkeit-für Polymerkomponenten
Inspektionsberichte und Compliance-Dokumentation können entsprechend den Projektanforderungen bereitgestellt werden.
FAQ
F: Kann die Aufhängeklemme für ADSS-Installationen mit großer -Spannweite verwendet werden?
A: Ja. Standardkonfigurationen sind für normale Luftspannweiten gedacht, während ADSS-Installationen mit großer Spannweite möglicherweise verstärkte oder doppelte Aufhängungsbaugruppen erfordern. Die Auswahl sollte auf der maximalen Spannweite und der berechneten Umgebungsbelastung basieren.
F: Können Sie vor einer Großbestellung Muster zur Verfügung stellen?
A: Ja. Vor der Massenproduktion können Muster zur Beurteilung der Abmessungen, der Kabelpassung und der Installation arrangiert werden. Mustergebühren und Fracht werden normalerweise entsprechend dem angeforderten Modell und der gewünschten Menge bestätigt.
F: Welchen Normen kann die Aufhängeklemme entsprechen?
A: Die geltenden Anforderungen hängen vom Kabelsystem und dem Zielmarkt ab. Gegebenenfalls können IEC-, EN-, ASTM- und kundenspezifische-technische Spezifikationen eingesehen werden. Vor dem Angebot sollte die erforderliche Norm bzw. Projektspezifikation angegeben werden.
F: Welche Verpackung wird für Großbestellungen verwendet?
A: Standardprodukte werden normalerweise in Kartons mit schützender Innenverpackung verpackt und dann bei Bedarf für die Exportabwicklung auf Paletten gelegt. Für Großhandelsbestellungen sind individuelle Kartonmarkierungen, Produktetiketten, Mengen und Verpackungsmethoden verfügbar.
F: Wie hoch ist die Mindestbestellmenge für Aufhängeklemmen?
A: Eine praktische Mindestbestellmenge für kommerzielle Standardbestellungen beträgt 500 Stück pro Modell. Gemischte Modelle oder kundenspezifische Konfigurationen können je nach Produktionsanforderungen separat besprochen werden.
F: Was ist die typische Vorlaufzeit für eine Großbestellung?
A: Bei Standardmodellen beträgt die typische Bearbeitungszeit 7–14 Tage nach Spezifikation und Auftragsbestätigung. Für kundenspezifische Produkte sind möglicherweise zusätzliche Werkzeuge oder Produktionszeit erforderlich, was vor der Auftragserteilung bestätigt wird.
F: Welche Zahlungsbedingungen akzeptieren Sie?
A: Wir akzeptieren normalerweise T/T, L/C, PayPal und Kreditkarte. Andere Zahlungsbedingungen können je nach Bestellwert, Kundenanforderungen und Kooperationsbedingungen besprochen werden.
F: Welche Versand- und Exportoptionen stehen zur Verfügung?
A: Bestellungen können je nach Menge, Dringlichkeit und Bestimmungsort per See-, Luft- oder Expresszustellung arrangiert werden. Zu den gängigen Handelsbedingungen gehören EXW, DAP und DDP, wobei die endgültige Versandvereinbarung je nach Bestellung und Bestimmungsort bestätigt wird.
