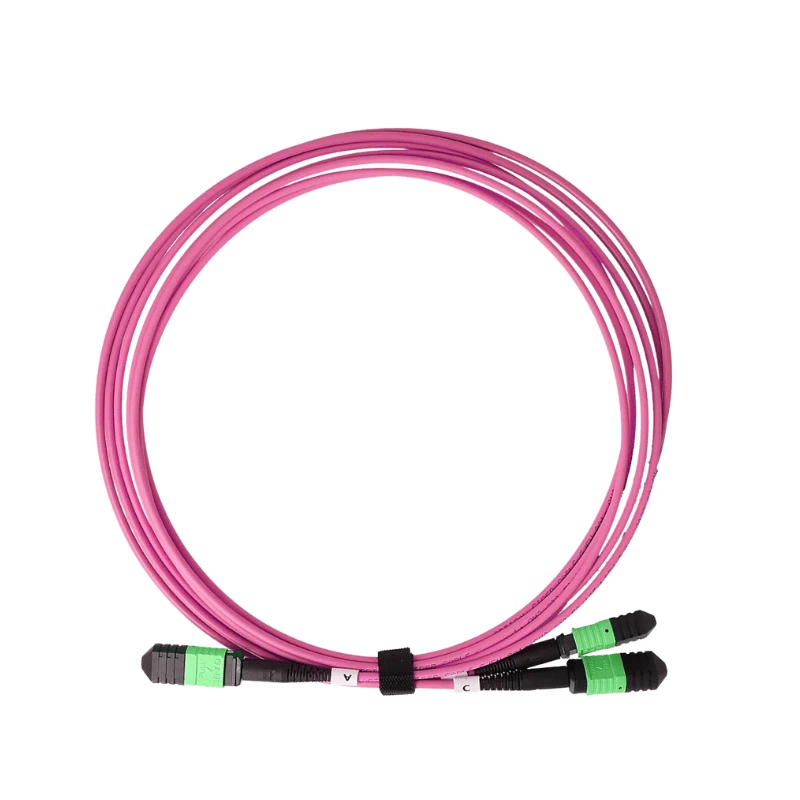

Das DIMI OM4 MPO Trunk-Kabel ist eine werkseitig-konfektionierte Multimode-Faserbaugruppe mit OM4 50/125-μm-Faser und MPO-Anschlüssen an beiden Enden. Es bietet eine vor-konfektionierte MPO-zu-MPO-Mehrfachfaserverbindung-mit spezifizierter Faseranzahl, Steckergeschlecht, Polarität und optischen Verlustanforderungen.
Produktspezifikationen
|
Parameter |
Spezifikation |
|
Produkttyp |
OM4 MPO-Trunk-Kabel |
|
Fasertyp |
OM4 50/125 μm Multimode |
|
Steckertyp |
MPO zu MPO |
|
Stecker-Geschlecht |
Männlich (angepinnt) / Weiblich (nicht angepinnt) |
|
Faseranzahl |
8 / 12 / 16 / 24 / 32 / 48 / 72 / 96 / 144 Fasern |
|
Stecker polnisch |
PC |
|
Polarität |
Typ A / Typ B / Typ C |
|
Einfügedämpfung |
Standard Weniger als oder gleich 0,60 dB / Elite Weniger als oder gleich 0,35 dB |
|
Rückflussverlust |
Größer oder gleich 20 dB |
|
Betriebswellenlänge |
850 / 1300 nm |
|
Jackentypen/Bewertungen |
LSZH / OFNR / OFNP / PVC |
|
Kabellänge |
Maßgeschneidert |
|
Betriebstemperatur |
-20 Grad bis +70 Grad |
|
Lagertemperatur |
-40 Grad bis +85 Grad |
|
Anwendbare Standards |
IEC 61754-7-1 / IEC 61754-7-2, IEC 61300, ANSI/TIA-568.3-E |
|
Umweltkonformität |
RoHS / REACH |
MPO-Trunk-Kabelkonfiguration
Für eine MPO-Hauptkabelausschreibung sollten die Stecker- und Faseranordnung vor der Produktion definiert werden. Die erforderliche Spezifikation sollte Folgendes identifizieren:
Faseranzahl
Geben Sie die erforderliche Faseranzahl aus den aufgeführten Konfigurationen entsprechend dem Projektdesign an.
Geschlecht des Steckers
Geben Sie das an jedem Ende erforderliche Geschlecht des MPO-Steckers an. Der ausgewählte Stecker sollte zur passenden Schnittstelle des Geräts, der Kassette, des Adapterpanels oder einer anderen MPO-Komponente passen.
Polarität
Geben Sie je nach erforderlicher Faserzuordnung Typ A, Typ B oder Typ C an. Die Polarität sollte anhand der gesamten Verbindungsarchitektur bestätigt und nicht unabhängig ausgewählt werden.
Verlustgrad
Geben Sie „Standard Loss“ oder „Elite Loss“ entsprechend dem optischen Verlustbudget an, das für die vollständige Verbindung erforderlich ist.
Jacke und Länge
Geben Sie die erforderliche Mantelstärke und die fertige Kabellänge entsprechend der Installationsumgebung und der Kabelroute an.
Für ein Angebot können Käufer eine Projektzeichnung, eine Stückliste oder eine technische Spezifikation einreichen, wenn die erforderliche MPO-Konfiguration bereits definiert wurde. DIMI kann die gelieferte Spezifikation vor der Produktion überprüfen, wenn eine Konfigurationsklärung erforderlich ist.
Optische Leistung von OM4
OM4 Multimode-Faser
OM4 50/125 μm Multimode-Faser wird für optische Multimode-Verbindungen verwendet, die bei 850 nm und 1300 nm in dieser Kabelbaugruppe betrieben werden.
Standard- und Elite-Verlust
DIMI bietet Standard Loss mit einer maximalen Einfügungsdämpfung von 0,60 dB und Elite Loss mit einer maximalen Einfügungsdämpfung von 0,35 dB.
Budget für optische Verbindung
Der geeignete Dämpfungsgrad sollte entsprechend dem Gesamtbudget der optischen Verbindung ausgewählt werden, einschließlich Steckerverlusten, passiven Komponenten, gesteckten Schnittstellen und dem optischen Budget des ausgewählten Transceivers.
Überlegungen zur Verbindungsentfernung
Die Übertragungsentfernung hängt von der gesamten optischen Architektur ab, einschließlich Transceivertyp, Verbindungslänge, Steckerverlusten und der Anzahl der verbundenen Schnittstellen, und nicht nur von der OM4-Faserbezeichnung.
Inspektion und Prüfung
DIMI prüft und testet fertige OM4 MPO-Trunk-Baugruppen vor dem Versand.
Optische Leistungsprüfung
Einfügedämpfung und Rückflussdämpfung werden anhand der spezifizierten optischen Anforderungen der fertigen Baugruppe getestet.
01
3D-Interferometer-Inspektion
Die Geometrie des MPO-Steckers wird mithilfe eines 3D-Interferometers überprüft, einschließlich Faserhöhe, Krümmungsradius und Scheitelpunktversatz.
02
Steckverbinderende-Flächeninspektion
Die Endflächen der Steckverbinder werden vor dem Versand auf Verunreinigungen, Kratzer, Löcher und andere sichtbare Mängel untersucht.
03
Überprüfung der Polarität und Kontinuität
Faserkontinuität und Faserzuordnung werden anhand der angegebenen Polaritätskonfiguration überprüft.
04
Testdokumentation
Den Sendungen werden Prüfberichte mit Seriennummer-geliefert, um die gelieferte Baugruppe den aufgezeichneten Prüfergebnissen zuzuordnen.
05
Hergestellt von DIMI Fiber
Zertifiziertes Fertigungssystem
DIMI fertigt Glasfaserkabelkonfektionen unter einem nach ISO 9001:2015 und TL-9000 zertifizierten Qualitätsmanagementsystem und verwendet automatisierte Kabelschneide-, Abisolier- und Anschlussgeräte für die MPO/MTP-Konfektionierung.
MPO/MTP-Montagekapazität
DIMIs Produktion von Glasfaserkabelkonfektionen hat eine Kapazität von mehr als 10.000 Konfektionen pro Tag.
Überprüfung der technischen Spezifikationen
DIMI kann Kundenzeichnungen und Anforderungen für MPO-Steckerkonfiguration, Polarität, optischen Verlust, Mantelanforderungen und andere Projektspezifikationen vor der Produktion überprüfen.
Rückverfolgbarkeit der Produktion
Fertige Kabelkonfektionen werden identifiziert und mit Inspektions- und optischen Prüfprotokollen dokumentiert, wobei individuelle Prüfberichte mit Glasfaserkabelkonfektionen bereitgestellt werden.
FAQ
F: Was ist die typische Vorlaufzeit für OM4 MPO-Hauptkabel?
A: Für Standardkonfigurationen beträgt die typische Produktionsvorlaufzeit 5–7 Werktage nach Bestätigung der Kabelspezifikation und Bestelldetails. Benutzerdefinierte Konfigurationen oder größere Projektmengen erfordern möglicherweise einen anderen Zeitplan.
F: Kann ich vor der Massenproduktion ein Muster eines OM4 MPO-Hauptkabels bestellen?
A: Ja. Zur Spezifikationsüberprüfung vor der Massenproduktion kann ein Muster angefertigt werden. Dadurch können Käufer die physische Montage und die vereinbarte Konfiguration bestätigen, bevor der Produktionsauftrag freigegeben wird.
F: Kann das OM4 MPO-Hauptkabel mit OEM-Kennzeichnung angepasst werden?
A: Für Projektaufträge kann eine OEM-Kennzeichnung angegeben werden. Inhalt, Format, Kennzeichnungsanforderungen und Platzierung des Etiketts sollten vor der Produktion bestätigt werden.
F: Wie wird ein OM4 MPO-Hauptkabel normalerweise für den Versand verpackt?
A: MPO-Hauptkabel sind in der Regel einzeln geschützt und verpackt, um das Risiko einer Kontamination der Steckverbinder und mechanischer Schäden während des Transports zu verringern. Verpackungsanforderungen können entsprechend der Kabelkonfiguration und den Versandbedingungen bestätigt werden.
F: Was ist der Unterschied zwischen einem MPO-Hauptkabel und einem MPO-Kabelbaum?
A: Ein MPO-Hauptkabel verwendet MPO-Anschlüsse als primäre Mehrfaserschnittstellen an seinen Enden, während ein MPO-Kabelbaum normalerweise von einem MPO-Anschluss zu einzelnen Duplex- oder Simplex-Anschlüssen übergeht. Der erforderliche Aufbau hängt von der Verbindungsarchitektur ab.
F: Was ist der Unterschied zwischen MPO-Steckern und -Buchsen?
A: MPO-Stecker verwenden Führungsstifte, MPO-Buchsenstecker hingegen nicht. Das Steckergeschlecht sollte mit der passenden MPO-Schnittstelle übereinstimmen, die für das Gerät oder die Konnektivitätskomponente angegeben ist.
F: Was ist der Unterschied zwischen LSZH-, OFNR-, OFNP- und PVC-Kabelmänteln?
A: LSZH-Ummantelungen werden üblicherweise dort ausgewählt, wo geringe Rauchentwicklung und halogenfreie Materialeigenschaften erforderlich sind. OFNR und OFNP sind Flammschutzklassen, die üblicherweise für Steigleitungs- und Plenuminstallationen in strukturierten Kabeln in Nordamerika verwendet werden, während PVC ein gängiges Mantelmaterial für Anwendungen ist, bei denen die erforderliche Installationsklasse den Einsatz zulässt. Die endgültige Auswahl der Jacke sollte den geltenden örtlichen Bau- und Brandschutzvorschriften entsprechen.
F: Was ist der Unterschied zwischen OM4- und OS2-MPO-Trunkkabeln?
A: OM4 verwendet 50/125 μm Multimode-Faser und ist für optische Multimode-Verbindungen gedacht, während OS2 Single-Mode-Faser für die Single--Mode-Übertragung verwendet. Der erforderliche Fasertyp hängt von den optischen Transceivern, der Netzwerkarchitektur und den Übertragungsanforderungen der geplanten Verbindung ab.
