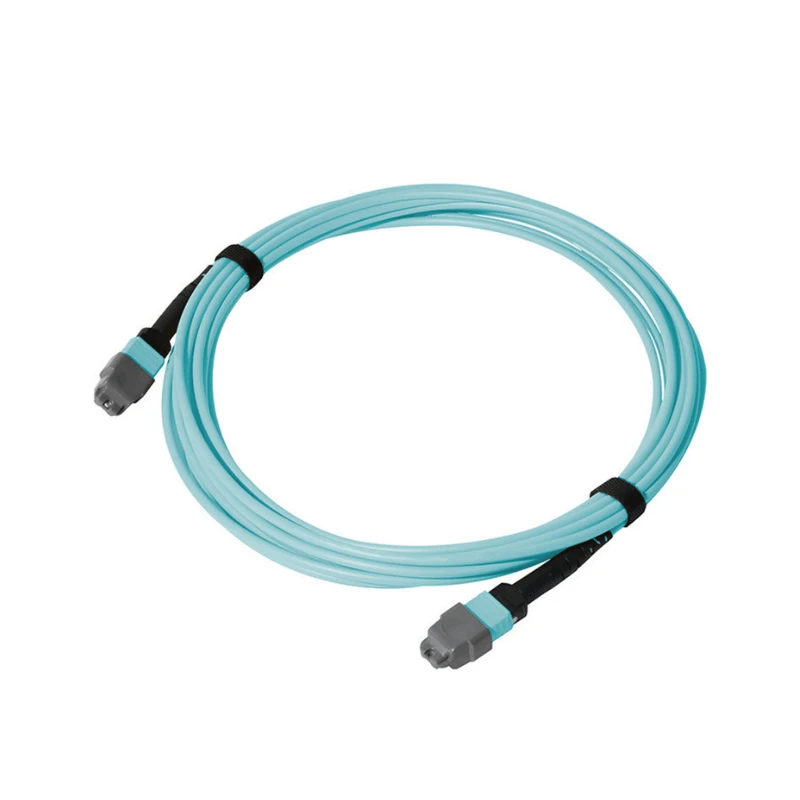

Das OS2 MTP-Singlemode-Glasfaserkabel ist eine werkseitig-konfektionierte MTP/MPO-Trunk-Baugruppe mit OS2 9/125-μm-Single--Glasfaser und Multi{5}}-Glasfaseranschlüssen an beiden Enden für die direkte Verbindung zwischen kompatiblen MTP/MPO-Schnittstellen.
Technische Spezifikationen
|
Parameter |
Spezifikation |
|
Produkttyp |
OS2 MTP Singlemode-Glasfaserkabel |
|
Fasertyp |
OS2 Single Mode, 9/125 μm |
|
Faserqualität |
G.652D / G.657A1 |
|
Faseranzahl |
8 / 12 / 24 / 48 Fasern |
|
Montagetyp |
MTP/MPO-Trunk-Kabel |
|
Polnischer Typ |
APC/UPC |
|
Polarität |
Typ A / Typ B / Typ C |
|
Standard-Einfügedämpfung |
Kleiner oder gleich 0,35 dB |
|
Geringer-Verlust Einfügungsdämpfung |
Kleiner oder gleich 0,20 dB |
|
Rückflussverlust |
Größer oder gleich 50 dB (APC) |
|
Betriebstemperatur |
-20 Grad bis +70 Grad |
|
Optische Prüfung |
Einfügungsdämpfung und Rückflussdämpfung |
|
Testdokumentation |
Testdaten liegen der Lieferung bei |
|
Steckerstandard |
IEC 61754-7 |
|
Umweltkonformität |
RoHS |
|
Benutzerdefinierte Konfiguration |
Individuelle Länge, Faseranzahl und Beschriftung |
MTP-Konfiguration: Geschlecht, Polnisch und Polarität
Die MTP/MPO-Konfiguration sollte an die passende Schnittstelle und Glasfaserzuordnung des Zielsystems angepasst werden.
Polnischer Typ:Bestätigen Sie APC oder UPC entsprechend der angeschlossenen Ausrüstung, Kassette, Adapter oder anderen passenden Komponente.
Polarität:Wählen Sie Typ A, Typ B oder Typ C entsprechend der Glasfaserzuordnung des vorhandenen Verkabelungssystems.
Bei Ersatz- oder Projektaufträgen kann eine vorhandene Kabelspezifikation oder ein MTP/MPO-Anschlussdiagramm verwendet werden, um die erforderliche Konfiguration vor der Produktion zu überprüfen.
Standard-Verlust vs. geringer-Verlust
|
Auswahlfaktor |
Standard-Verlust |
Geringer-Verlust |
|
Budget verknüpfen |
Verwenden Sie diese Option, wenn der berechnete Kanalverlust innerhalb des verfügbaren Spielraums bleibt |
Verwenden Sie diese Option, wenn der berechnete Kanalverlust einen begrenzten Spielraum lässt |
|
Versammlung IL |
Kleiner oder gleich 0,35 dB |
Kleiner oder gleich 0,20 dB |
|
Kanaldesign |
Geeignet, wenn der angegebene Montageverlust zum gesamten Linkbudget passt |
Überlegen Sie, wo ein geringerer Montageverlust erforderlich ist, um den Verbindungsspielraum aufrechtzuerhalten |
|
RFQ-Anforderung |
Geben Sie den maximal zulässigen Einfügungsverlust an |
Geben Sie den maximal zulässigen Einfügungsverlust an |
Der erforderliche Verlustgrad sollte aus dem Gesamtbudget der optischen Verbindung ermittelt werden, einschließlich der Faserdämpfung und der Verluste durch Steckverbinder, Kassetten, Adapter und andere passive Komponenten.
Kundenspezifische Spezifikation
Kabellänge
Die fertige Kabellänge kann entsprechend der erforderlichen Verbindungsentfernung angegeben werden.
01
Faseranzahl
Die Anzahl der Fasern kann entsprechend den erforderlichen Glasfaserkanälen oder der vorhandenen Kabelkonfiguration definiert werden.
02
Identifikation
Für Projektaufträge können Anforderungen an die Kabelkennzeichnung und -kennzeichnung festgelegt werden.
03
Konfigurationsüberprüfung
Käufer können eine vorhandene Kabelzeichnung, einen MTP/MPO-Verbindungsplan, eine Geräteschnittstellenspezifikation oder eine Kaufspezifikation zur Überprüfung vor der Produktion bereitstellen.
04
Ersatzbestellungen
Vorhandene Kabelspezifikationen können verwendet werden, um die Ersatzbaugruppe anhand der installierten MTP/MPO-Konfiguration zu überprüfen.
05
Fertigungskapazität
Fabrikproduktion:DIMI fertigt werkseitig-konfektionierte Glasfaserbaugruppen mithilfe automatisierter Kabelschneide-, Abisolier- und Anschlussgeräte.
Produktionskapazität:Automatisierte Montageanlagen sind in der Lage, mehr als 10.000 Glasfaserbaugruppen pro Tag zu verarbeiten und unterstützen so volumen- und projektbasierte Aufträge.
Qualitätsmanagement:DIMI verfügt über die Zertifizierungen ISO 9001:2015 und TL-9000 für sein Qualitätsmanagementsystem.
Qualitätsüberprüfung
Produktionsreferenz
Jede Bestellung wird anhand der bestätigten Produktspezifikation und genehmigten Konfiguration hergestellt und bietet eine definierte Referenz für die Endkontrolle.
Ende-Gesichtsinspektion
Die Endflächen der Steckverbinder werden vor dem Versand auf Verunreinigungen, Kratzer oder andere sichtbare Mängel überprüft.
Optische Prüfung
Fertige Baugruppen werden vor dem Versand auf Einfügedämpfung und Rückflussdämpfung geprüft.
Polaritätsüberprüfung
Die Faserzuordnung wird vor dem Versand anhand der angegebenen Polaritätskonfiguration überprüft.
Testaufzeichnungen
Die entsprechenden Prüfdaten liegen der Sendung zur Auftragsverifizierung bei.
Verarbeitungsgarantie
Für das Produkt gilt eine 5-jährige Verarbeitungsgarantie.
FAQ
F: Was ist der Unterschied zwischen OS2- und OM4-MTP-Glasfaserkabeln?
A: OS2 verwendet 9/125 μm Singlemode-Faser, während OM4 Multimode-Faser verwendet. OS2 ist für optische Singlemode-Verbindungen spezifiziert, während OM4 in Multimode-Systemen verwendet wird. Der Fasertyp sollte zum Transceiver und zur optischen Architektur des Netzwerks passen.
F: Was ist der Unterschied zwischen MTP- und MPO-Glasfaserkabeln?
A: MPO ist die standardisierte Mehrfaser-Steckerschnittstelle, während MTP® ein spezielles Steckerprodukt von US Conec ist. Für die Beschaffung sollten die Steckverbinderspezifikation und die passende Schnittstelle entsprechend der Ausrüstung und dem Verkabelungssystem bestätigt werden.
F: Was ist der Unterschied zwischen einem MTP-Trunk-Kabel und einem MTP-Breakout-Kabel?
A: Ein MTP-Trunk-Kabel unterhält an beiden Enden Multi-{{0}Glasfaser-MTP/MPO-Verbindungen. Ein MTP-Breakout-Kabel wandelt die Mehrfaserverbindung in einzelne Anschlüsse wie LC um. Der erforderliche Kabeltyp hängt von der Portarchitektur der angeschlossenen Geräte ab.
F: Können OS2-MTP-Kabel direkt an LC- oder SC-Geräte angeschlossen werden?
A: Nein. MTP/MPO-Steckverbinder lassen sich nicht direkt mit LC- oder SC-Anschlüssen verbinden. Eine MTP-zu-LC, MTP-zu-SC oder eine andere spezifizierte Konvertierungsbaugruppe ist erforderlich, wenn das Gerät diese Schnittstellen verwendet.
F: Wie groß ist die maximale Übertragungsentfernung von OS2-Glasfaser?
A: Für OS2 gibt es keine einheitliche Entfernungsbeschränkung für die Übertragung-. Die erreichbare Entfernung hängt vom Transceiver, der Datenrate, der Wellenlänge, der Faserdämpfung, den Steckerverlusten und dem Gesamtbudget der optischen Verbindung ab. Der erforderliche Abstand sollte daher anhand der vollständigen Linkspezifikation überprüft werden.
F: Was ist der Unterschied zwischen G.652D- und G.657A1-Single-{3}-Mode-Glasfaser?
A: G.652D ist eine herkömmliche Singlemode-Faserspezifikation, während G.657A1 eine verbesserte Biegeleistung für die Verlegung bietet, bei der engere Faserbiegungen auftreten können. Die erforderliche Qualität sollte den Faserspezifikationen und Installationsanforderungen des Projekts entsprechen.
F: Warum ist die Kodierung des MTP-Steckers bei einer MTP/MPO-Kabelbaugruppe wichtig?
A: Die Kodierung des MTP/MPO-Steckers steuert die physische Ausrichtung des Steckers während des Steckens. Die Kodierungsanordnung sollte zum passenden Adapter oder zur Geräteschnittstelle passen, während die Faserpolarität entsprechend der erforderlichen Faserzuordnung separat angegeben werden sollte.
F: Was sagt das Geschlecht des MTP-Steckers aus?
A: Das MTP/MPO-Geschlecht bezieht sich darauf, ob der Steckverbinder über Führungsstifte verfügt. Männliche Steckverbinder haben Führungsstifte, während weibliche Steckverbinder Führungsstiftlöcher haben. Das erforderliche Geschlecht sollte mit dem für die Verbindung angegebenen Gegenstecker oder der Geräteschnittstelle übereinstimmen.
